 产品概述 Huatai华泰HRS-24-H1系列是一款高性能、高指标的CATV & SAT-IF光接收机。该机工作带宽47~2400MHz，输入光功率Pin=-2dBm时，输出电平Vo=86dBμV，是一款低功耗、高性价比的CATV&DBS网的ONU光接收单元。适用于有线电视和卫星直播电视同网传输的FTTH、FTTP光纤接入网。
产品采用高灵敏度光接收管和低噪声匹配电路。产品在3.8%调制，满频道传输，-8dBm 光功率接收，仍可达到48dB的CNR和低互调指标。这意味着，为满足用户48dB的CNR, 采用HRS-24-H1只需较小的光功率。
HRS-24-H1光口模式可有以下三种选型：
HRS-24-H1/NC：RFTV工作波长为1260～1620nm。
HRS-24-H1/WF：内置频道滤波器，RFTV工作波长1550nm。
HRS-24-H1/WD：内置CWDM，RFTV工作波长1550nm，通过波长1310/1490nm，
（链接EPON、GPON ONU）。
产品特点  超低的噪声（3.8%调制，-8dBm接收， CNR≥48dB）
高工作带宽47~2400MHz，适用CATV & SAT-IF 信号传输
模拟电视、数字电视、卫星电视，均有优异的特性：
模拟电视：（59CH PAL-D、3.8% 调制）
Pin=-10dBm，CNR ≥44dB
Pin=0dBm，CTB≤ -65dB、CSO≤ -65dB
数字电视：( 原始信号MER=38.6dB、BER<1.0E-9 )
Pin=-14dBm，MER≥33dB（MER劣化5dB）
Pin=-19dBm，BER<1.0E-9
卫星电视：( 原始信号=64% )
Pin=-15dBm，信号质量>38%
大动态接收光功率范围，极高的接收灵敏度：
Analog TV：+2dBm ~ -10dBm
Digital TV：+2dBm ~ -19dBm
SAT-TV： +2dBm ~ -15dBm
极低的互调指标
高输出电平（Pin=-2dBm，Vo=86dBμV）
47～2400MHz带内，均具有良好的平坦特性
金属外壳，为光电敏感器件提供安全保护
低功耗、高性能、高性价比
主要应用 FTTH FTTP, FTTO 状态指示 输入光功率状态指示: 0~-10dBm 绿色
>0dBm & <-10dBm 红色

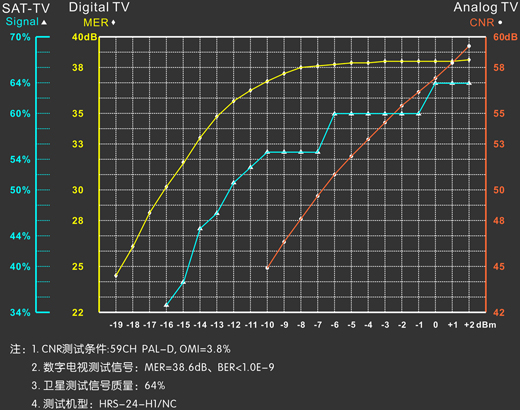

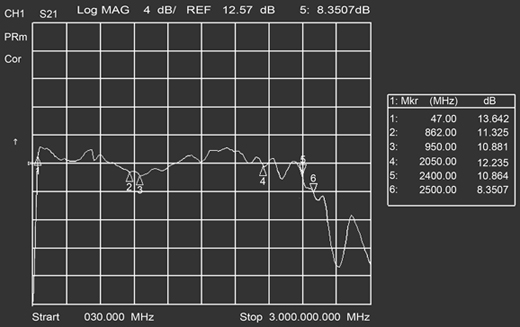

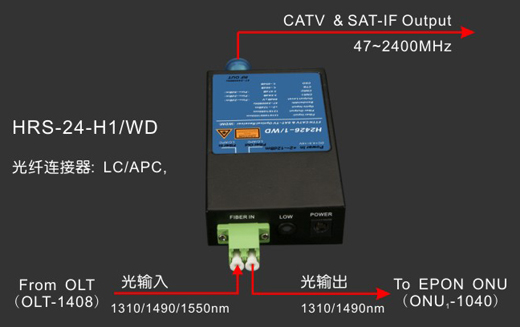

平坦度 CNR、MER、SAT-IF 信号劣化表 HRS-24-H1 / WD工作原理图
|
