产品信息
47~862MHz & 950~2600MHz
HRS-26A
Satellite TV & Analog TV PIN
光接收机
  HRS-26A 产品图片 相关下载 技术参数


产品概述
  Huatai华泰HRS-26A光接收机,采用高灵敏度PIN光探测器,采用频分复用可在一根光纤上同时接收 47~862MHz 和 950~2600MHz 的 Analog CATV 和 SAT-IF 的光信号。可与任何FTTx PON 技术兼容,实现 Analog TV, Digital TV (DBS-C, DBS-T)、Satellite TV、Internet 的三网融合和 FTTH。
HRS-26A-H2-00-108:采用 1U 19″标准机架,整机的工作参数由微处理器控制,前面板的
LCD提供状态显示和故障诊断。标准的 RS232 通信接口,SNMP 网络管理功能。适合工程级应用。
HRS-26A-H2-WD-108:1U 19″标准机架,适用 FTTx PON。内置的WD1543,可与EPON、
GPON 的ONU,无缝链接。
HRS-26A-H2-00-208:桌面式,方便连接 Multi-switch to STB。
HRS-26A-H2-WD-208:桌面式,适用 FTTx PON。内置的 WD1543,可与 EPON、GPON
的 ONU,无缝链接
HRS-26A-H2-00-308:壁挂式,铝合金压铸,方便连接 Multi-switch to STB。
HRS-26A-H2-WD-308:壁挂式,适用 FTTx PON。内置的WD1543,可与 EPON、GPON
的 ONU,无缝链接。
产品特点
高线性,适合Analog CATV & SAT-IF应用
宽带型:47~862MHz & 950~2600MHz 分别由两个RF输出口输出
一根光纤可同时接收CATV和SAT-IF信号
可与任何FTTx PON技术兼容
优异的性能价格比
关联产品
适用光发射机:HDS-26A、HES-26A
HDS-40、HDS-55
HES-40、HES-55
HDBS-4000DW、HDBS-5000DW
HA5100、HA5400、HA5800
光接收机电原理框图

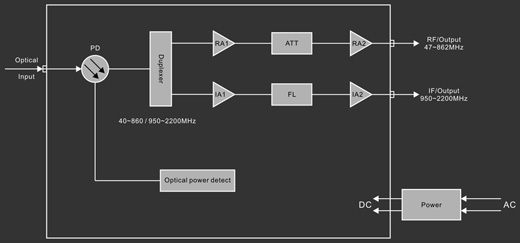

HRS-26A-H2-00-108、HRS-26A-H2-00-208、HRS-26A-H2-00-308

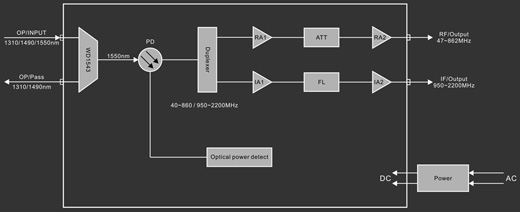

HRS-26A-H2-WD-108、HRS-26A-H2-WD-208、HRS-26A-H2-WD-308

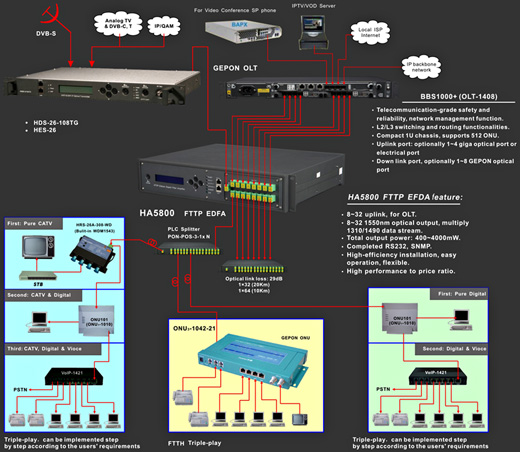

HRS-26A在 FTTx PON中的应用
