性能 |
指标 |
光
学
特
性 |
工作波长 |
(nm) |
1310nm, 1550nm |
| 传输速率 |
(Mb/s) |
ASI (27 Mb/s) |
SDI (143~540Mb/s) |
| 输出光功率 |
(dBm) |
20Km (-15～-8dBm, 1310 nm) |
40Km (-5～0dBm, 1310 nm) |
60Km (-3～2dBm, 1550 nm) |
| 接收灵敏度 |
(dBm) |
≥-22 |
| 光纤连接器 |
|
SC/APC, SC/PC |
| 光反射损耗 |
(dB) |
≥50dB |
接
口
特
性 |
接口 |
|
SDI,符合SMPTE259M标准 |
ASI,符合EN50083-9标准 |
| 连接器 |
|
BNC |
| 输入、输出阻抗 |
(Ω) |
75 |
| 输入、输出反射损耗 |
(dB) |
≥16dB@270MHz |
| 输入电缆均衡 |
(M) |
0-2700M(Belden8281) |
| 输入信号幅度 |
(mV) |
800±80 |
| 输出信号幅度 |
(mV) |
800±80 |
| 输出上升/下降时间 |
(ps) |
400~700ps |
| 输出上升/下降过冲 |
(%) |
≤5 |
通
用
特
性 |
供电 |
(V) |
90~265市电 |
| 功耗 |
(W) |
≤10 |
| 工作温度 |
(℃) |
-5~50 |
| 储存温度 |
(℃) |
-40~85 |
| 工作湿度 |
(%) |
5~95 |

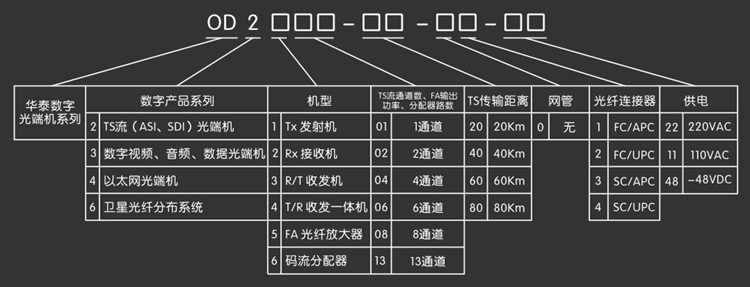

 产品系列
型号 |
功能 |
| OD2101 |
一通道
TS流光发射机 |
将复用器或编码器输出的MPEG-2/DVB数字TS传输流经 激光调制后发送至远端。 |
| OD2201 |
一通道
TS流光接收机 |
将OD-2101Tx发射来的FMTS光信号接收,还原为电信号,经ASI接口输出。 |
| OD2301 |
一通道
TS流中继机 |
将OD-2101Tx发射来的FMTS光信号接收,还原成一路ASI接口输出,同时将原ASI接口的数字信 号经激光调制再发送至远端。 |
| OD2401 |
单纤双向各一通道
TS 流光发射/接收机 |
采用光波长复用,经一根光纤将复用器或编码器输出的一路TS 传输流,经激光调制后发送至远端,同时接收从远端OD-2201T/R发来的一路FMTS光信 号,并将其还原为电信号,经ASI接口输出。 |
| OD2102 |
二通道
TS流光发射机 |
将二路复用器或编码器输出的二路MPEG-2/DVB数字TS传输流,经激光调制后,通过波分复用经一根光纤发送至远端。 |
| OD2202 |
二通道
TS流光接收机 |
将OD-2102Tx发射来的光信号经解复用还原成二路MPEG-2/DVB数字TS传输流电信号,经二路ASI串行接口输出。 |
| OD2104 |
四通道
TS流光发射机 |
将四路复用器或编码器输出四路TS传输流经激光调制后,经波分复用通过一根光纤发射至远端。 |
| OD2204 |
四通道
TS流光接收机 |
将OD-2104Tx发射来的数字光信号,经解复用后,还原成四路电信号,经四路ASI串行接口输出。 |
| OD2106 |
六通道
TS流光发射机 |
将六路复用器或编码器输出的六路TS传输流经激光调制后,经波分复用,通过一根光纤发射至远端。 |
| OD2206 |
六通道
TS流光接收机 |
将OD-2106Tx发射来的数字光信号,经解复用还原成六路电信号,经六路ASI串行接口输出。 |
| OD2108 |
八通道
TS流光发射机 |
将八路复用器或编码器输出的八路TS传输流经激光调制后,经波分复用通过一根光纤发射至远端。 |
| OD2208 |
八通道
TS流光接收机 |
将OD-2108Tx发射来的数字光信号, 经解复用还原成八路电信号,经八路ASI串行接口输出。 |
| OD2604 |
一分四
码流分配器 |
将一路TS码流分为四路TS码流输出,输出的多路码流与输入码流完全一致。 |
| OD2608 |
一分八
码流分配器 |
将一路TS码流分为八路TS码 流输出,输出的多路码流与输入码流完全一致。 |
| OD2510 |
DWDM功率放大器 |
1550nmDWDM功率放大器,用于光发射端或波分复用器后,对发射光功率进行放大,输入光功率-20～+10dBm,输出光功率10～17dBm。 |
| OD2520 |
DWDM线路放大器 |
1550nmDWDM线路放大器,用于补偿线路的损耗。输入光功率-26～+10dBm,输出17dBm。 |
| OD2530 |
DWDM前置放大器 |
1550nmDWDM前置放大器,用于解复用或光接收机前提高接收灵敏度,输入光功率-32～0dBm,输出光功率10～17dBm。 |
注：用户可以根据本公司的产品系列，确定所需型号。
16路以上至64路视频产品可采用标准模块，通过波分复用技术实现。
|
