 技术指标 |
| |
性能 |
指标 |
补充 |
Min. |
Typ. |
Max. |
光
学
特
性 |
工作波长范围 |
(nm) |
1500 |
|
1620 |
OPS-2700 |
1260 |
|
1620 |
OPS-2800 |
插
入
损
耗 |
1+1保护 |
发送端 |
(dB) |
|
3.6 |
4.0 |
50/50% splitter |
| 接收端 |
|
|
2.5 |
5% Tap |
| 1:1保护 ( 单端 ) |
|
|
2.5 |
5% Tap |
| 1-1保护 ( 单端 ) |
|
|
2.5 |
5% Tap |
| 回波损耗 |
(dB) |
55 |
60 |
|
APC |
| 串扰 |
(dB) |
55 |
60 |
|
|
| 光功率检测范围 |
(dBm) |
-30 |
|
+10 |
A类 |
-23 |
|
+23 |
B类 |
-45 |
|
+23 |
C类 |
| 光功率分辨率 |
(dB) |
|
|
0.1 |
|
| 光功率测量精度 |
(dB) |
|
|
0.5 |
-40~+23dBm |
| |
|
1.0 |
-40~-50dBm |
| 波长相关损耗（WDL） |
(dB) |
|
|
0.2 |
|
| 偏振相关损耗（PDL） |
(dB) |
|
0.06 |
0.1 |
|
| 温度相关损耗（TDL） |
(dB) |
|
|
0.2 |
0~70
°C |
切
换
时
间 |
1+1保护 |
(ms) |
|
3 |
10 |
|
1:1保护 |
|
|
25 |
|
1-1保护 |
|
|
10 |
|
| 光纤类型 |
|
9 / 125 |
SMF-28 |
| 光纤连接器 |
|
SC/APC、LC/APC |
可选UPC |
通
用
特
性 |
100M以太网接口 |
|
RJ45 |
|
| 网络协议 |
|
SNMP |
|
通信接口 |
|
RS232 |
|
供电 |
(V) |
90 |
220 |
265 |
50/60Hz |
-72 |
-48 |
-36 |
|
| 功耗 |
(W) |
|
|
4 |
|
工作温度 |
( ℃ ) |
-20 |
|
65 |
|
储存温度 |
( ℃ ) |
-40 |
|
85 |
|
工作相对湿度 |
(%) |
0 |
|
95 |
Non-condensing |
尺寸 (W) × (D) × (H) |
|
19 × 10 × 1.75 ( " )
483 × 254 × 44 ( mm ) |
|
|
| OPS-2000光保护系统功能 |
| 光纤切换功能 |
1. 自动切换功能：系统在监测到光线路上光功率下降，且超过(低于)用户设定切换门限，系统自动将
光传输线路由工作光纤倒换至备用光纤。
2. 手动切换功能：用户可通过设备面板按键和网络管理终端这两种手动切换模式，实现人工切换。
3. 自动/手动恢复功能模式：具有自动恢复和手动恢复功能模式。
自动恢复功能模式：系统本身检测到故障光纤恢复后，在用户事先设定的延时后能自动切换
回原线路。
手动恢复功能模式：系统只有在收到用户发送的命令后才切换回原线路。 |
| 光功率检测功能 |
系统提供工作光纤、备用光纤的光功率实时检测功能。 |
| 网络管理功能 |
SNMP网络管理，RS232通信接口，支持远程监控和管理。 |
| 参数设置、查询功能 |
具有告警门限、切换门限、保护模式等参数设置、查询的功能。 |
| 告警功能 |
1. 声音告警：当设备发生告警时，设备、网管都有告警提示，并且提供禁音功能。
2. 光告警：当告警发生时，有告警灯提示，通过指示灯的颜色变化指示当前系统状态或通过网管也能监
控当前系统状态。
3. 显示告警内容：设备的夜晶屏应显示当前的告警信息。
4. 告警分类和分级功能
1). 分类告警：包括光功率及其它告警功能。
2). 其它告警：包括设备电源掉电、设备与操作维护终端系统联系不上时产生的告警。
3). 告警分级：包括一般告警、重要告警。 |
| 显示功能 |
1. 系统业务当前工作在工作光纤，还是保护光纤。
2. 告警的故障提示。
3. 设备当前工作模式—手动/自动。
4. 工作光纤和备用光纤的当前光功率值。
5. 显示当前告警门限、切换门限。 |
| 可靠性 |
1. 高可靠性，平均故障间隔时间(MTBF)不低于100，000小时。
2. 1+1电源备份，支持热插拔。可选配两路直流电源、或两路交流电源、或一路直流一路交流电源。
3. 系统的使用，不影响光传输网络的正常工作。
4. 断电保持：系统断电、加电过程保持原工作光线路，通信不受影响。或哪路有光信号就切换到该路。
5. 无光锁定：在机房光系统无光输出时，能维持原线路状态
。 |
|
| OPS-1000三种保护模式的应用参考图 |

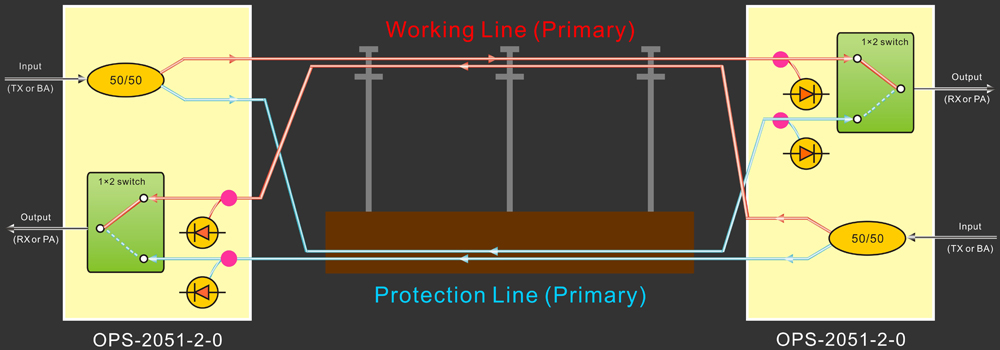

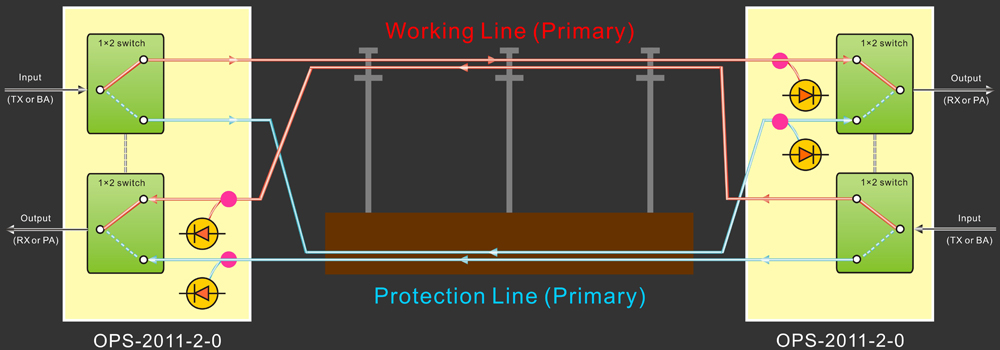

 1+1保护模式 ( OPS-2751、OPS-2851 ) 1：1保护模式 ( OPS-2711、OPS-2811 )

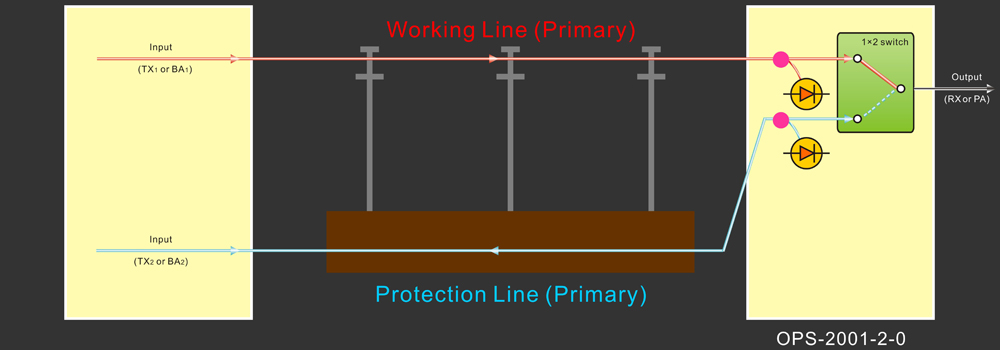

1-1保护模式 ( OPS-2701、OPS-2801 ) |
| 产品系列 （标准） |
型号 |
工作带宽 |
工作模式 |
发端分路器分光比 |
发端光开关数 |
发端光功率检测数 |
收端光功率检测数 |
光功率检测动态范围 |
| OPS-2751-2-0-A |
1500~1620nm
C+L-Band |
1+1 |
50/50 |
- |
2 |
0 |
-30~+10dBm |
| OPS-2751-2-1-A |
50/50 |
- |
2 |
1 |
-30~+10dBm |
| OPS-2751-2-2-A |
50/50 |
- |
2 |
2 |
-30~+10dBm |
| OPS-2711-2-0-A |
1:1 |
- |
1 |
2 |
0 |
-30~+10dBm |
| OPS-2711-2-1-A |
- |
2 |
1 |
-30~+10dBm |
| OPS-2711-2-2-A |
- |
2 |
2 |
-30~+10dBm |
| OPS-2701-2-0-A |
1-1 |
- |
0 |
2 |
0 |
-30~+10dBm |
| OPS-2851-2-0-A |
1260~1620nm
O+C+L-Band |
1+1 |
50/50 |
- |
2 |
0 |
-30~+10dBm |
| OPS-2851-2-1-A |
50/50 |
- |
2 |
1 |
-30~+10dBm |
| OPS-2851-2-2-A |
50/50 |
- |
2 |
2 |
-30~+10dBm |
| OPS-2811-2-0-A |
1:1 |
- |
1 |
2 |
0 |
-30~+10dBm |
| OPS-2811-2-1-A |
- |
2 |
1 |
-30~+10dBm |
| OPS-2811-2-2-A |
- |
2 |
2 |
-30~+10dBm |
| OPS-2801-2-0-A |
1-1 |
- |
0 |
2 |
0 |
-30~+10dBm |
注：输入光功率范围可选B类（-23~+23dBm）和C类（-45~+23dBm）
|

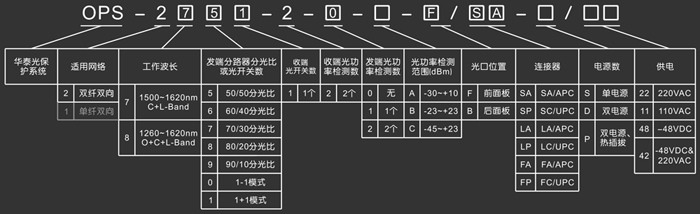

| 订货信息 |
|
注：1. OPS-2751-2-0 为标准选型
2. 灰色部分为该产品系列产品其他产品的选项。该产品一般不提供灰色部分的选项 |
| |
