 产品概述 Huatai 华泰 BGL2000 产品系列是一款低功耗、高指标、 AGC 、可网管的全功能 FTTB 楼栋光接收机。 2000 系列采用结构紧凑的小型铝压铸壁挂式外壳（不防雨），RF接口水平输出，数码管参数显示。可选带 RF Overlay 接口用于 IP/QAM 和 EOC 插入，也用于本地节目插入。
BGL2000系列有多种配置可供选择：
1. RF 输出口数： BGL2150 ，单口 110dB μ V 输出
BGL2246 ，双口 106dB μ V 输出
BGL2442 ，四口 102dB μ V 输出
2. PD 工作带宽： BGL2000-47 ， 47~1050MHz
BGL2000-88 ， 88~1050MHz ， RF Overlay ： 5~65MHz
3. BGL2000-口口/口-N 带 SNMP ，可用于远程管理监控
4. BGL2000-口口/ F-口 带 RF 输入接口，可用于 IP/QAM 或 EOC 接入
5. BGL2000-口口/口-口-WD 带CWDM，适用FTTx PON的单纤多波应用

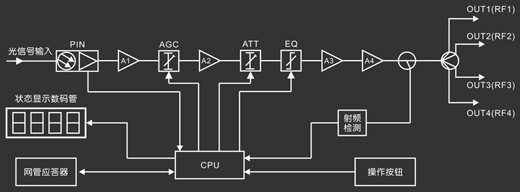

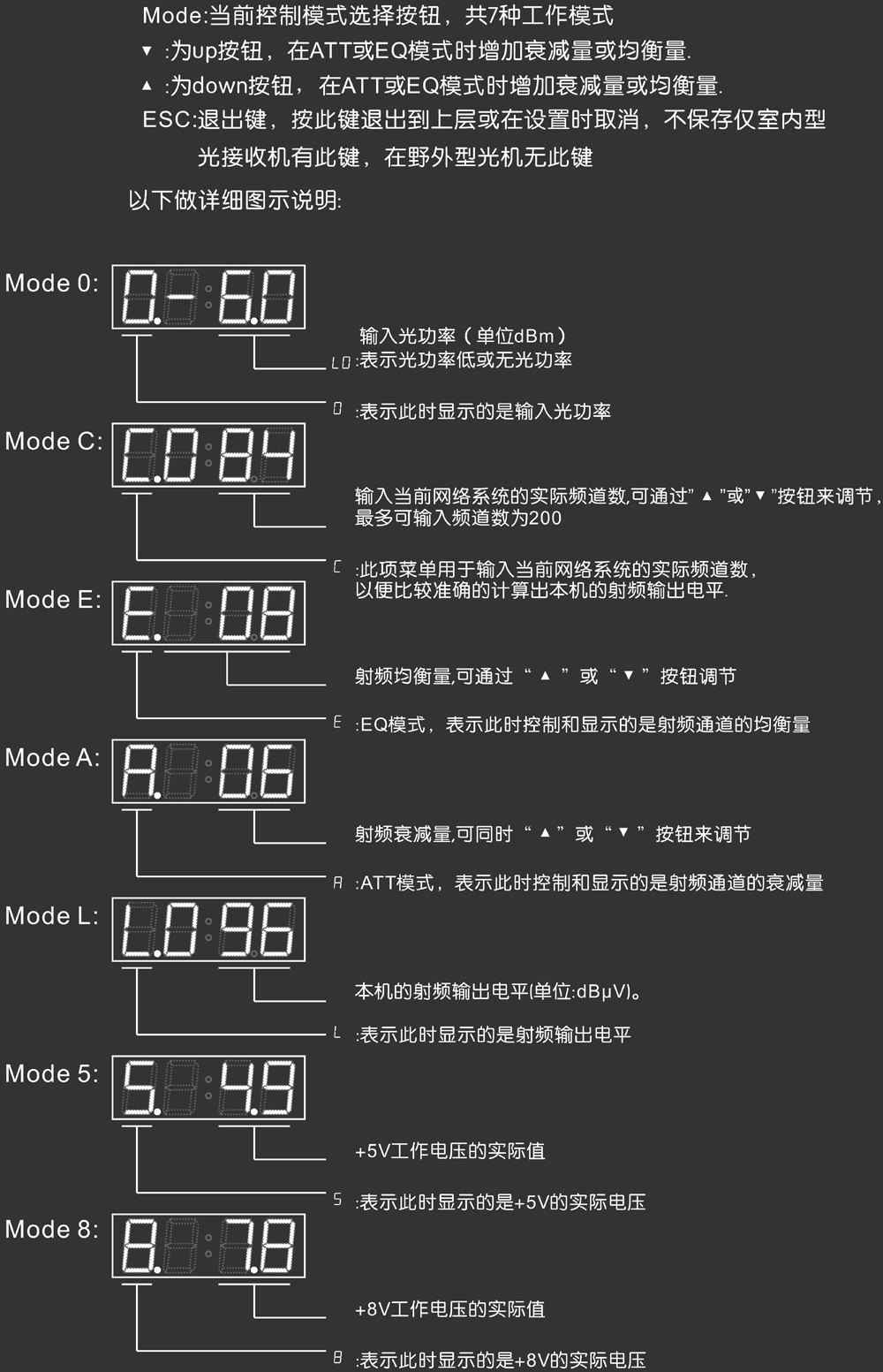

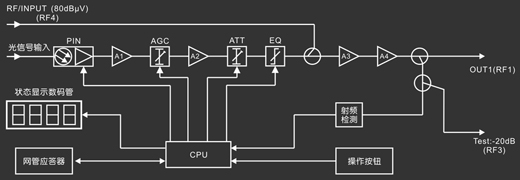

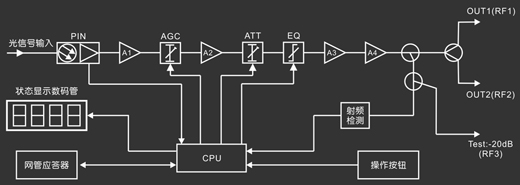

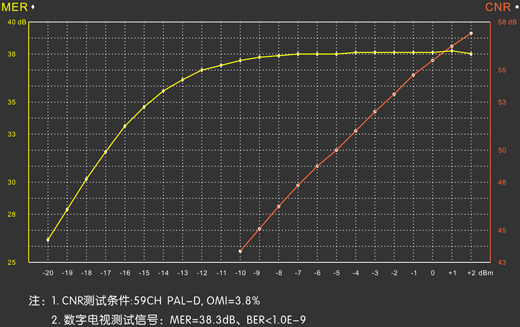

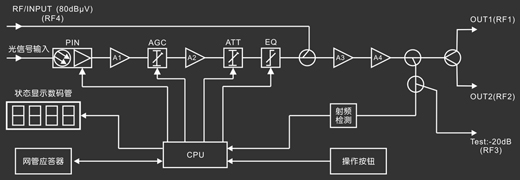

产品特点  47~1050MHz 工作带宽 优异的 AGC 特性： Pin ： –9.0dBm~+2dBm ， Δ Vo : ≤± 1.0dB 超低的噪声（ 3.8% 调制， -8dBm 接收， CNR ≥ 46dB ） 110 dBμV 的高电平输出 输出电平（ Vo ）和斜率（ EQ ）连续可调（ 1dB 步进） RF 输出口可选 1 路、 2 路、 4 路 可选带 RF Overlay 接口，用于 IP/QAM 或 EOC 输入 BGL2000 -88 ，适用 5~65MHz 低频 EOC 插播 可选 SNMP 网络管理，可实现远程管理监控 数码管显示整机的各种技术参数和 IP 地址（可修改） 采用 MMIC Amplifier ， <6W 的低功耗 业界最优异的性能价格比 CNR、MER劣化表 电源理框图 BGL2246-88 / F- N-口口-SA电源理框图 ( 标准配置 ) BGL2150-口口 / F-N 电源理框图 BGL2246-47 / O-N电源理框图 BGL2442-47 / O-N电源理框图 功能显示及操作
|
