MT80 (30KHz~40GHz)
微波宽带外调制光发射机(RF Amp)
  MT80 产品图片 相关下载 技术参数


关联产品
产品概述
        光泰MT80系列微波光发射机,采用外调制技术,可以长距离、高带宽、响应平坦地传输高达40GHz的RF信号,为各种模拟和数字宽带微波应用提供了性能卓越的线性光纤通信。由于避免采用昂贵的同轴电缆或波导,传输距离的限制被取消,极大地提高了微波通信的信号质量和可靠性,可广泛应用于远程无线,定时以及基准信号分配,遥测、测量及延迟线等微波通信领域。也可用于10Gb/s和40Gb/s的高速通信系统。
        MT80采用低噪声、窄线宽、连续波DFB激光器作光源,采用LiNbO3外调制器作信号调制,无激光啁啾,极低的色散失真,大消光比,全透明工作方式。经EDFA,可用于长距离和超长距离传输。
        MT80系列不带RF驱动放大器,可以低成本地为应用提供了更多的灵活性。
        MT80系列工作波长可选择:
                C类:C-Band,1528~1565nm。
                L类:L-Band,1570~1605nm。
                T类:ITU-T标准波长可调谐。T类适用于DWDM系统。
        MT80系列有四种外型结构:
                MX:模块式,可选带RS232或不带,供OEM。模块的外型尺寸和接口定义,可按用户要求设计订制。
                2D:桌面式,带RS232、LCD显示,适合实验室应用。
                1U,3U:19”机架式,带RS232和SNMP,适合网络应用。
产品特点
30KHz~40GHz微波高带宽
最高频率可选6GHz, 10GHz, 13GHz, 15GHz, 18GHz, 20GHz, 40GHz
外调制技术,无激光啁啾,极低的色散失真,大消光比,可用于超长距离传输
优异的RF响应平坦度
宽动态范围
全透明工作方式,适用各种信号编码、通信标准、网络协议
可选择ITU-T标准波长可调谐,适用DWDM
<22dBm RF 输入功率
无内置驱动RF放大器,可以低成本地提供应用更多的灵活性
SBS阈值6dBm,13dBm可供选择
比直调式DML具有更高的性能价格比
强大的RS232通信接口,完善的SNMP网络管理,LCD状态显示
抗电磁、射频、雷电干扰性能强
四种外型可供选择
业界优异的性能价格比
主要应用
远程天线
长距离模拟光纤通讯
蜂窝和PSS网络
军用三波通信
跟踪,遥测及控制 (TT&C)
高速光波特性测量
延迟线(Delay lines)
相位阵
微波电子学
10Gb/s,40Gb/s通信系统
典型性能

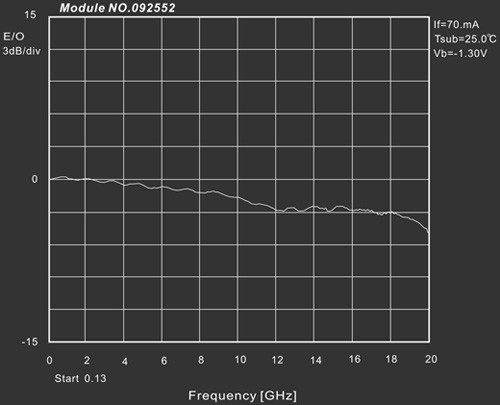

MT80-10-C截止频率(S21)

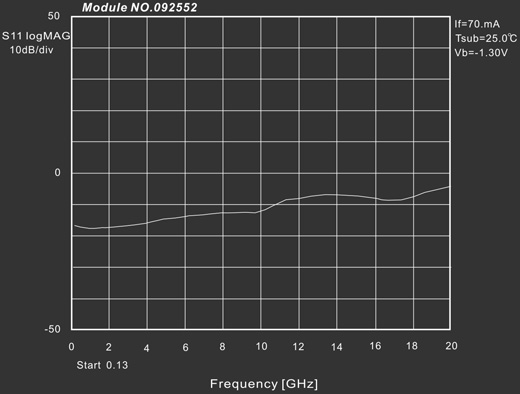

MT80-10-C射频反射损耗(S11)

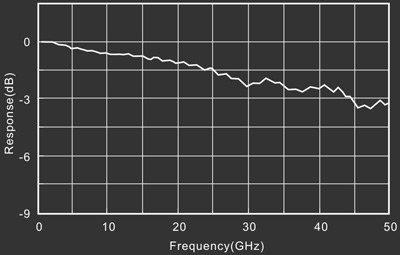

MT80-40-C截止频率(S21)
