四输出口光接收机
  P9428 产品图片 相关下载 技术参数


产品概述
  Huatai华泰P9428,工作带宽47~862MHz,是一款低功耗、高性能、高性价比的RFTV广播网的ONU光接收单元。产品采用高灵敏度光接收管和Huatai华泰专用的低噪声匹配电路。
  P9428用于模拟电视,在Pin=-9dBm时,Vo≥79dBμV,CNR≥44dB。
  P9428用于数字电视,在Pin=-16dBm时,Vo≥74dBμV,MER≥34dB。
  P9428用于数字电视,在Pin=-20dBm时,Vo≥66dBμV,MER≥27dB。
  三网融合,光纤到户,采用P9428可以大量地节省光纤放大器的光功率资源。对运营商来说,可以大幅度地降低网络的构建成本。
  P9428光口模式,有以下三种选型:
  P9428        :CATV工作波长为1260~1620nm。
  P9428/WD:内置CWDM,适用单纤三波系统,CATV工作波长1550nm,通过波长
  1310/1490nm,可方便地链接EPON、GPON的ONU 。
  P9428/WF:内置1310/1490nm滤波器,适用单纤三波系统,CATV工作波长1550nm。
产品特点
超低的噪声(3.8%调制,-9dBm接收, CNR≥44dB)
极高的接收灵敏度,Pin= -16dBm,MER≥34dB
可大量节省光功率资源,大幅度降低网络构建成本
47~862MHz带内,均具有良好的平坦特性(FL≤±0.75dB)
内置级间增益调节,可根据不同的光功率,选择高的CNR和合适的输出电平
四口高电平输出,可服务更多的用户
锌压铸一体化金属外壳,为光电敏感器件提供安全保护
低功耗、高性能、高可靠性
业界优异的性能价格比
主要应用
CATV光纤到户
三网融合
FTTH PON

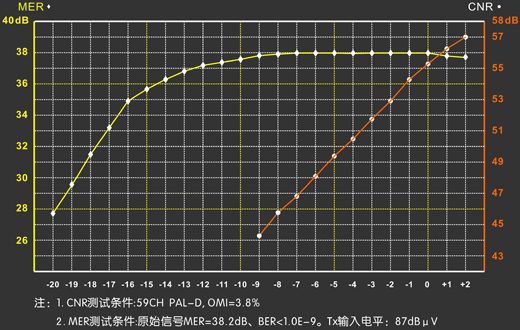

CNR,MER劣化表

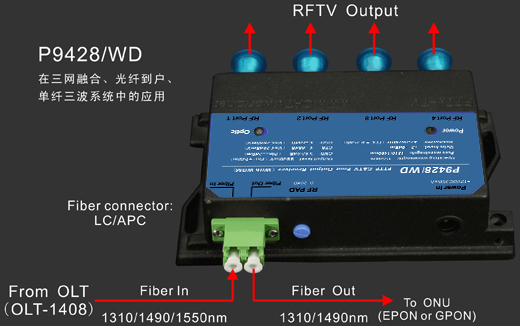

P9428/WD 在单纤三波中的应用
