 产品概述 Huatai华泰H9122LG-4FE，是一款三网融合、光纤到户的ONU光网络单元。产品将一个高性能的CATV FTTH 光接收机和EPON ONU，集成在一个超小型的金属盒内。可向用户提供高质量的CATV和高速数据、语言、视频等宽带业务服务。产品的高性能，高兼容性，和优异的性能价格比，是当今三网融合，光纤到户的优选设备。
H9122LG-4FE，内置的EPON ONU，可向提供用户4个 10M/100M 以太网口。产品执行国家工信部互通标准，可与多个厂家的EPON OLT兼容，实现互联互通。
H9122LG-4FE，内置的 CATV光接收机，采用高灵敏度、AGC、超低光接收的H9122LG。数字电视光纤到户，采用 H9122LG-4FE，可以大量地节省光纤放大器的光功率资源。对运营商来说，可大幅度地降低网络的构建成本。
H9122LG-4FE光口模式，有两种选型：
H9122LG-4FE-SF： 单纤接入，内置CWDM，适用单纤三波系统。
H9122LG-4FE-DF：双纤接入，不带CWDM，CATV和数据各用一根光纤。
产品特点  CATV光接收机
1. 超低的噪声，用于模拟电视，在Pin=-10dBm时，Vo≥82dBμV，CNR≥45dB
2. 高接收灵敏度，用于数字电视，在Pin=-15dBm时，Vo≥82dBμV，MER≥36dB
3. 接收光功率在+2dBm~-21dBm的大动态范围内，均有优异的特性
4. 可大量节省光功率资源，大幅度降低网络构建成本
EPON ONU
1. 强大的L2交换功能
2. 高速率PON:上下行对称1Gb/s数据、VoIP语言和IPTV
3. 对ONU自动识别、测距、配置，ONU可“即插即用”
4. 基于服务水平协议（SLA）计费的高级质量（QoS）功能
5. 强大的OAM功能支持的远端管理功能
通用特性
1. 金属外壳，为光电敏感器件提供安全保护
2. 低功耗、高性能、高可靠性
3. 业界优异的性能价格比
主要应用 三网融合 FTTH PON CATV光纤到户 状态指示 CATV（接收光功率） 红灯 >+2dBm
绿灯 +2~-16dBm
橙灯 -16~-20dBm
红灯 <-20dBm
ONU PON（绿灯） 亮：链接、注册正常
闪烁：链接、注册不正常
LOS（红灯） 不亮：正常
亮：设备自检故障
LAN1（绿灯） 闪烁：链接正常
LAN2（绿灯） 闪烁：链接正常
LAN3（绿灯） 闪烁：链接正常
LAN4（绿灯） 闪烁：链接正常
电源 Power （绿灯） 亮：正常

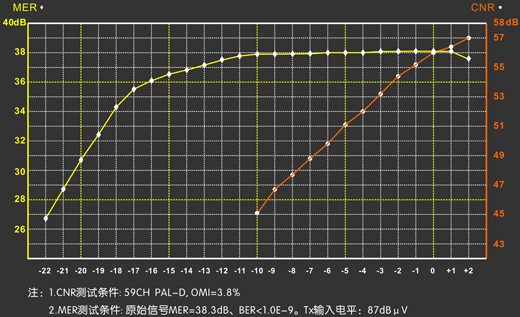

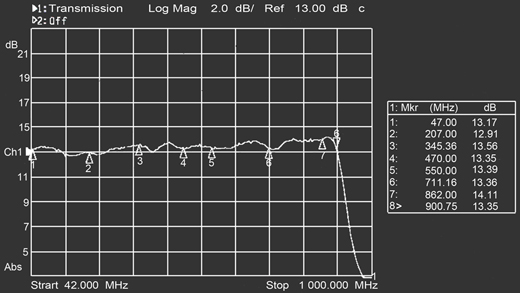

平坦度 CNR、MER劣化表
|
