 技术参数 |
| |
性能 |
指标 |
补充 |
光
学
特
性 |
CATV工作波长 |
(nm) |
1260~1620 |
H1224 |
1540~1563 |
H1224/WF，H1224/WD
|
| 通过波长 |
(nm) |
1310, 1490 |
H1224/WD |
| 通道隔离 |
(dB) |
≥40 |
1550 &1490nm |
| 响应度 |
(A/W) |
≥0.85 |
1310nm |
≥0.9 |
1550nm |
| 接收光功率范围 |
(dBm) |
+2 ~ -10 |
模拟电视 (CNR>45dB) |
+2 ~ -21 |
数字电视 (MER>30dB) |
| 光反射损耗 |
(dB) |
≥55 |
|
| 光纤链接器 |
|
SC/APC |
H1224, H1224/WF |
LC/APC |
H1224/WD |
射
频
特
性 |
工作带宽 |
(MHz) |
47 ~ 1200 |
|
| 平坦度 |
(dB) |
≤±1.0 |
47 ~ 1200MHz |
| 输出电平 |
(dBμV) |
>84 |
模拟电视 (Pin＝-4dBm) |
>84 |
数字电视 (Pin＝-5dBm) |
| 输出电平调节范围 |
(dB) |
0 ~ 18 |
MGC |
| 反射损耗 |
(dB) |
≥14 |
47 ~ 862MHz |
| 输出阻抗 |
(Ω) |
75 |
|
| 输出口数 |
|
2 |
|
| RF接头 |
|
F型英制 |
|
模拟
TV
链路
特性 |
测试频道 |
CH |
59CH (PAL-D) |
NTSC/80CH |
| OMI |
(%) |
3.8 |
|
CNR1 |
(dB) |
54.3 |
Pin＝-2dBm |
CNR2 |
(dB) |
45.3 |
Pin＝-10dBm |
CTB |
(dB) |
≤-78 |
Pin:0~-10dBm |
CSO |
(dB) |
≤-76 |
Pin:0~-10dBm |
数字
TV
链路
特性 |
OMI |
(%) |
4.3 |
|
| MER |
(dB) |
≥36 |
Pin=-17.0dBm |
≥30 |
Pin=-21dBm |
| BER |
(dB) |
<1.0E-9 |
Pin : +2~-21dBm |
通
用
特
性 |
供电 |
(V) |
DC+6V |
±1.0V |
| 功耗 |
(W) |
≤1.5 |
+6VDC/+12VDC, 220mA |
| 工作温度 |
(℃) |
-20 ~ +55 |
|
| 贮存温度 |
(℃) |
-40 ~ 85 |
|
| 工作相对湿度 |
(%) |
5 ~ 95 |
|
| 尺寸 (W)×(D)×(H) |
(mm) |
86×50×22 |
|
测试记录  模拟电视测试数据 （PAL-D59CH, OMI＝3.8%）
| Pin(dBm) |
+2 |
+1 |
0 |
-1 |
-2 |
-3 |
-4 |
-5 |
-6 |
-7 |
-8 |
-9 |
-10 |
| Vo(dBμV) |
91.7 |
90.0 |
88.1 |
86.2 |
84.3 |
82.4 |
80.2 |
78.6 |
76.4 |
74.5 |
72.4 |
70.2 |
69.0 |
PAD(dB) |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
| CNR(dB) |
58.5 |
57.8 |
56.8 |
55.3 |
54.3 |
53.5 |
52.2 |
51.1 |
50.0 |
48.7 |
47.3 |
46.3 |
45.3 |
| CTB(dB) |
74.5 |
76.1 |
76.3 |
77.6 |
75.7 |
77.7 |
78.4 |
74.7 |
72.6 |
70.6 |
70.3 |
67.7 |
68.5 |
| CSO(dB) |
68.9 |
69.7 |
71.1 |
71.2 |
73.3 |
76.9 |
75.6 |
75.7 |
74.8 |
70.8 |
70.9 |
67.3 |
68.3 |
数字电视测试数据 （原始信号：MER=39.0dB, BER<1.0E-9，测试频点：858.00MHz， OMI = 4.3%）
Pin(dBm) |
Vo(dBμV) |
MER |
BER |
POST |
PRE |
| +2.0 |
104.0 |
38.7 |
<1.0E-9 |
<1.0E-9 |
| +1.0 |
102.0 |
38.7 |
<1.0E-9 |
<1.0E-9 |
+0.0 |
100.0 |
38.7 |
<1.0E-9 |
<1.0E-9 |
-1.0 |
98.2 |
38.7 |
<1.0E-9 |
<1.0E-9 |
| -2.0 |
96.2 |
38.7 |
<1.0E-9 |
<1.0E-9 |
| -3.0 |
94.0 |
38.7 |
<1.0E-9 |
<1.0E-9 |
| -4.0 |
91.9 |
38.7 |
<1.0E-9 |
<1.0E-9 |
| -5.0 |
89.9 |
38.7 |
<1.0E-9 |
<1.0E-9 |
| -6.0 |
88.5 |
38.7 |
<1.0E-9 |
<1.0E-9 |
| -7.0 |
86.2 |
38.7 |
<1.0E-9 |
<1.0E-9 |
| -8.0 |
84.0 |
38.7 |
<1.0E-9 |
<1.0E-9 |
| -9.0 |
82.1 |
38.7 |
<1.0E-9 |
<1.0E-9 |
| -10.0 |
79.9 |
38.7 |
<1.0E-9 |
<1.0E-9 |
| -11.0 |
78.4 |
3.8.7 |
<1.0E-9 |
<1.0E-9 |
| -12.0 |
76.7 |
38.5 |
<1.0E-9 |
<1.0E-9 |
| -13.0 |
74.1 |
38.3 |
<1.0E-9 |
<1.0E-9 |
| -14.0 |
72.0 |
38.1 |
<1.0E-9 |
<1.0E-9 |
| -15.0 |
69.8 |
37.9 |
<1.0E-9 |
<1.0E-9 |
| -16.0 |
68.5 |
37.2 |
<1.0E-9 |
<1.0E-9 |
| -17.0 |
66.5 |
36.5 |
<1.0E-9 |
<1.0E-9 |
-18.0 |
64.2 |
35.4 |
<1.0E-9 |
<1.0E-9 |
-19.0 |
61.7 |
33.9 |
<1.0E-9 |
<1.0E-9 |
-20.0 |
60.0 |
32.3 |
<1.0E-9 |
<1.0E-9 |
-21.0 |
58.1 |
30.2 |
<1.0E-9 |
<1.0E-9 |
产品系列
型号 |
输入波长 |
CATV工作波长 |
数据通过波长 |
光纤连接器 |
H1224 |
1310或1550nm |
1260~1620nm |
-
|
SC/APC |
H1224/WF |
1310, 1490/1550nm |
1540~1563nm |
- |
SC/APC |
H1224/WD |
1310, 1490/1550nm |
1540~1563nm |
1310/1490nm |
LC/APC |

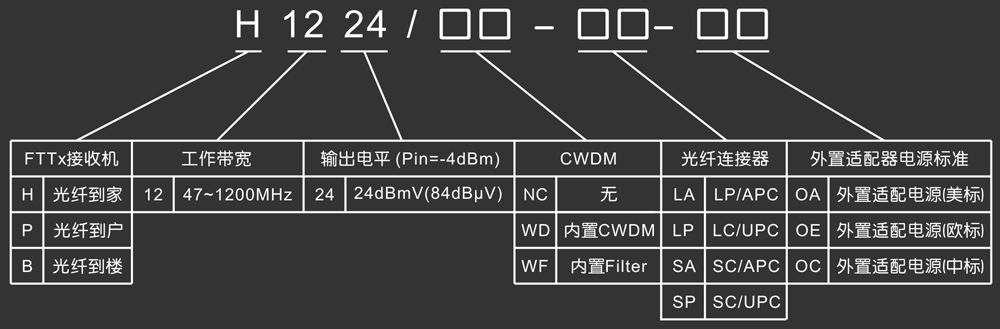

订货信息 |
|
|
