杭州华泰光纤技术有限公司
产品信息
FBT-2×口口口
双波长熔融拉锥型光纤分路器（
FBT
型）
FBT-2×口口口
产品图片
相关下载
技术参数
产品
熔融拉锥光纤分路器系列产品
FBT-2×口口口
技术参数
功能配置
2×口口口型光分路器光学性能指标如下：
规格
2× 002
2× 004
2× 008
光纤类型
G.657.A
工作波长
1260nm~1650nm
最大插入损耗（dB）
详细见表2、表3节点
≤7.4
≤10.7
端口插损均匀性（dB）
≤0.6
≤0.6
≤0.8
波长间插损均匀性（dB）
≤0.8
≤0.8
≤0.8
回波损耗（dB）
≥55
≥55
≥55
方向性（dB）
≥55
≥55
≥55
封
装
形
式
器件式
3 × 14 × 8
盒
式
小型
89 × 19 × 10
常规
100 × 80 × 10
注：2×002具体最大插入损耗见表2节点。
FBT-2× 002光分路器单窗口光学性能参数：
单窗口（P级）
主路
副路
分光比
Max
Type
Min
Max
Type
Min
50/50
3.00
3.25
2.70
3.40
3.25
2.70
45/55
2.90
2.80
2.30
3.80
3.70
3.10
40/60
2.50
2.40
2.00
4.40
4.30
3.70
35/65
2.10
2.05
1.50
4.90
4.80
4.20
30/70
1.80
1.20
1.40
5.60
5.30
4.90
25/75
1.50
1.40
1.20
6.50
6.40
5.80
20/80
1.10
1.04
0.90
7.40
7.30
6.90
15/85
0.90
0.85
0.60
8.80
8.07
8.00
10/90
0.60
0.55
0.40
10.80
10.50
9.60
5/95
0.40
0.36
NA
13.80
13.70
11.80
4/96
0.30
0.25
NA
15.50
15.00
12.30
3/97
0.30
0.25
NA
16.20
15.80
14.50
2/98
0.20
0.16
NA
19.00
18.00
16.80
1/99
0.20
0.16
NA
21.00
20.50
19.00
FBT-2× 002光分路器单窗口光学性能参数：
双窗口（P级）
主路
副路
分光比
Max
Type
Min
Max
Type
Min
50/50
3.60
3.40
2.60
3.60
3.00
2.60
45/55
3.20
3.05
2.10
4.10
4.00
2.90
40/60
2.70
2.55
1.80
4.70
4.52
3.50
35/65
2.30
2.20
1.33
5.30
5.15
4.00
30/70
1.90
1.80
1.30
6.00
5.78
4.70
25/75
1.60
1.50
1.00
6.80
6.60
5.60
20/80
1.20
1.12
0.80
7.90
7.65
6.50
15/85
1.00
0.95
0.50
9.20
9.00
7.80
10/90
0.60
0.54
0.40
11.30
11.00
9.60
5/95
0.40
0.25
NA
15.20
14.60
11.80
4/96
0.30
0.25
NA
16.00
15.50
12.20
3/97
0.30
0.25
NA
17.40
16.50
14.00
2/98
0.20
0.16
NA
19.40
18.70
16.00
1/99
0.20
0.16
NA
21.50
21.00
18.00

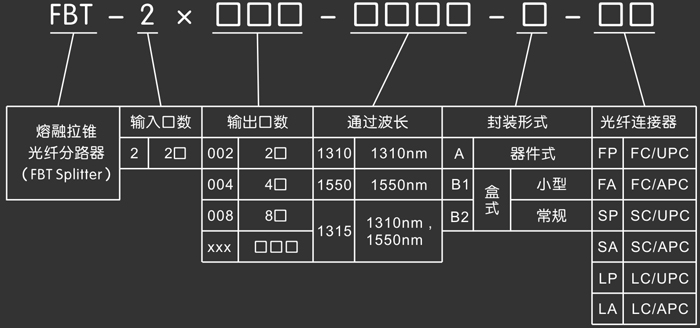

型号解释
注：可做多通道，非均分分光比式FBT型分路器
