WBA4100-FM04 (100×130×19mm)
C-Band DWDM
功率光纤放大器模块 (WBA Module)
  WBA4100-FM04 产品图片 相关下载 技术参数

技术指标

性能
指标
补充
Min
Typ
Max



工作波长范围(λ)
(nm)
1529.16

1563.86
ITU 88CH
工作频道数
(CH)
1
44

输入光功率 (Pi)
(dBm)
-10

+6

饱和输出功率 (Po)
(dBm)
14

22
客户选定
输出功率可调范围
(dB)
-6

0
增强版
标称信号增益
(dB)
13

27
客户选定
增益可变范围
(dB)
-12

0
增强版
增益平坦度
(dB)

0.7
1.0
Peak-to-peak
噪声系数
(dB)

5.0

Max ouput , Max. gain
偏振相关损耗
(dB)

0.3

偏振相关增益
(dB)

0.3

偏振模式色散
(ps)

0.3

泵浦光泄漏
(dB)

-30

输入/输出光隔离
(dB)
30

回波损耗
(dB)
45

UPC
55

APC
光管理频道波长范围
(nm)
1500
1510
1520




瞬态抑制时间

(μs)


700

瞬态过冲 (16dB Add/Drop)
(dB)
-1.5

+1.5

瞬态增益变化 (16dB Add/Drop)
(dB)
-0.5

+0.5




通信接口
RS232

光纤类型
Coming SMF-28TM or equivalent

光纤外径
(μm)

900

尾纤长度
(mm)

1000

供电
(V)
+4.75
+5.0
+5.25

功耗
(W)

2.0
10

工作温度
(℃)
-5

+70

储存温度
(℃)
-40

+85

工作相对湿度
(%)
5

+95

尺寸 (W)×(D)×(H)
(mm)
100×130×19

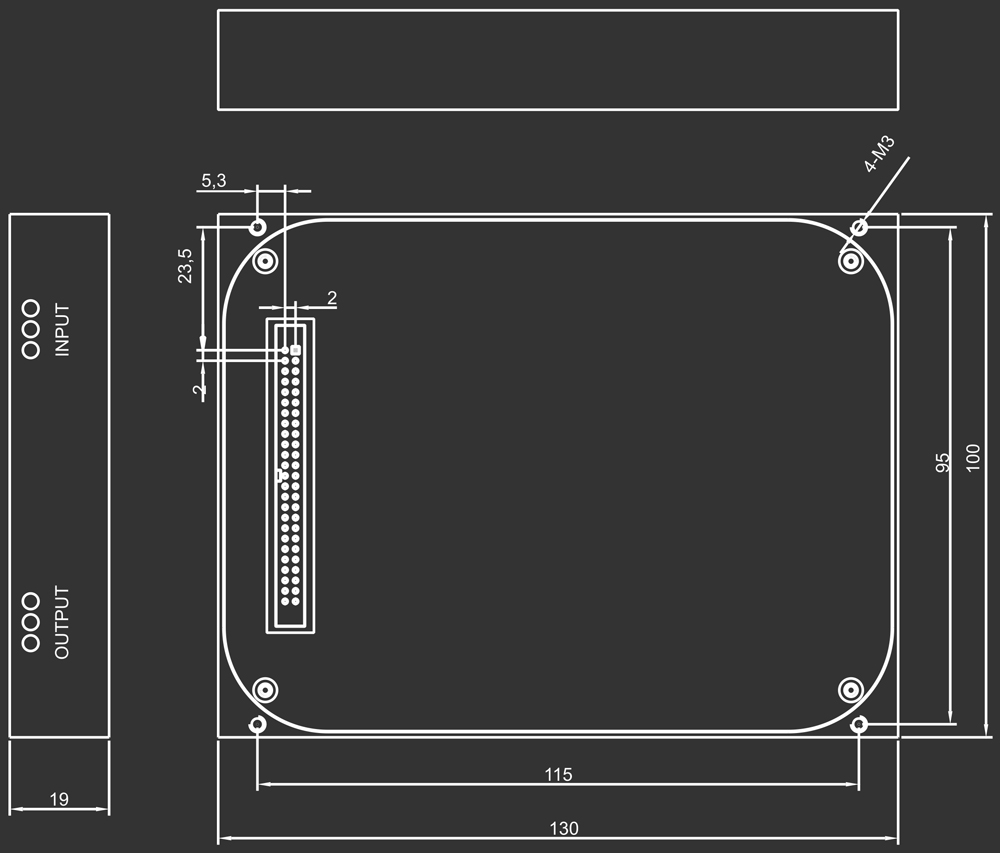

FM04 模块尺寸图


50 Pin 管脚定义

Pins
Description
Pins
Description
1
Power supply
2
Power supply
3
Power supply
4
Power supply
5
Power supply
6
Power supply
7
Ground
8
Ground
9
Ground
10
Ground
11
Reseved (do not connect)
12
Output reflection alarm
13
Ground
14
Resent input
15
Serial input
16
Serial output
17
Pump currnet alalrm
18
Stage 1 input LOS alarm
19
Ground
20
Ground
21
Reserved (do not connect)
22
Reserved (do not connect)
23
Reserved (do not connect)
24
Reserved (do not connect)
25
Ground
26
Reserved ( do not connect )
27
Stage 2 input LOS alarm
28
Ground
29
Stage 2 output / Gain alarm
30
Ground
31
Ground
32
Ground
33
Case temperature alarm
34
Stage 1 output / Gain alarm
35
Pump temperature alarm
36
Pin is absent ( Polarization key )
37
Amplifier disable input
38
Output power mute input
39
I2C SCL ( Optional )
40
I2C SDA ( optional )
41
Ground
42
Ground
43
Ground
44
Ground
45
Power supply
46
Power supply
47
Power supply
48
Power supply
49
Power supply
50
Power supply

产品系列

型号
饱和输出功率
信号增益
增益平坦
功能版本
监测光口模式
OSC光口模式
WBA4118-G口口-FM04
18dBm
14、17、
20、22、
24、27
dB可选
<1.0
dB
1、FG: 标准版
    (FGA)
2 、VG: 增强版
    (VGA)
1、MO0: 无监测光口
2、MO: 带输出监测
3、MI: 带输入监测
4、MIO: 带输入和输出监测
1、O00:
  无OSC
2、OA:
   OSC / Add
WBA4120-G口口-FM04
20dBm
WBA4122-G口口-FM04
22dBm

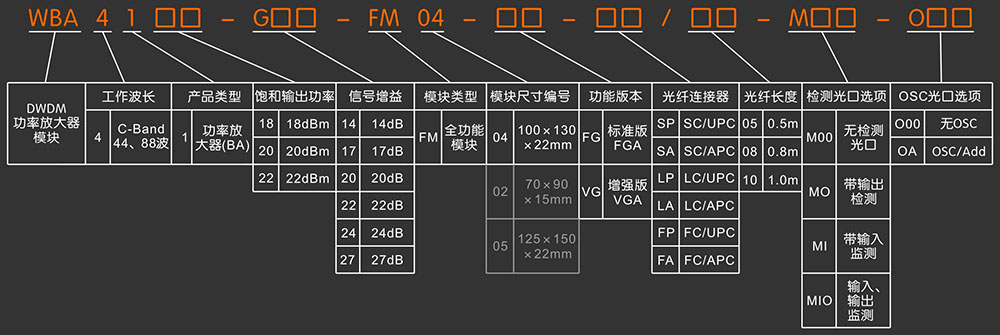

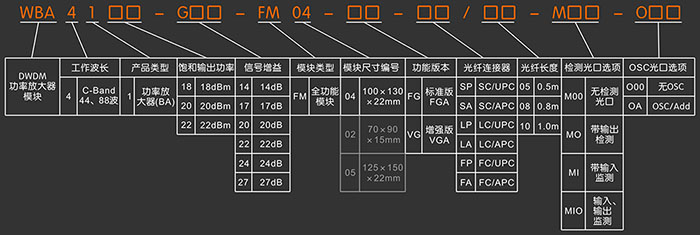

型号解释
