 技术指标
|
| |
性能 |
Min. |
Typ. |
Max. |
|
光
学
特
性 |
工作波长范围 |
(nm) |
1528 |
|
1564 |
| 输入光功率 (pin) |
(dBm) |
-45 |
-30 |
-10 |
信号增益
@ Pin = - 30dBm |
SPA4320-FM02 |
(dB) |
20 |
|
|
SPA4325-FM02 |
25 |
|
|
SPA4330-FM02 |
30 |
|
|
SPA4335-FM02 |
35 |
|
|
SPA4340-FM02 |
40 |
|
|
| 噪声系数
|
(dB) |
|
4.0
|
4.5
|
| 偏振相关增益 (PDG) |
(dB) |
|
|
0.3 |
| 偏振模式色散 (PMD) |
(ps) |
|
|
0.3 |
| 偏振相关损耗 (PDL) |
(dB) |
|
|
0.3 |
| 泵浦功率泄漏 |
(dB) |
|
|
-30 |
| 输出/输入光隔离 |
(dB) |
30 |
|
|
| 反射损耗 |
UPC |
(dB) |
45 |
|
|
APC |
55 |
|
|
| 光纤类型 |
|
SMF-28, 900μm loose tube |
| 光纤连接器 |
|
LC, SC, FC |
| 光纤连接器端面 |
|
UPC,APC |
通
用
特
性 |
通信接口 |
|
RS232 |
| 电源电压 |
(V) |
3.1 |
3.3 |
3.5 |
| 功耗 |
非制冷激光器 |
(w) |
|
1.0 |
2.0 |
带制冷激光器 |
|
2.0 |
6.0 |
| 工作温度 |
(℃) |
-5 |
|
70 |
| 储存温度 |
(℃) |
-40 |
|
+85 |
| 相对湿度 |
(%RH) |
+5 |
|
+95 |
| 外形尺寸 (W)×(L)×(H) |
( mm ) |
70×90×15 |
注：1、可选内置滤波器来降低EDFA的噪声系数，如采用C34（1550.12nm），适用SDH网络
2、电源电压可选用DC+5V
|
|
电接口定义 |
| |
管脚 |
内容 |
管脚 |
内容 |
1 |
+3.3V |
2 |
+3.3V |
3 |
空 |
4 |
空 |
5 |
地 |
6 |
地 |
7 |
上位机接收 |
8 |
上位机发射 |
9 |
地 |
10 |
地 |
11 |
空 |
12 |
空 |
13 |
放大器开关（使能）输入，低电平使能 |
14 |
空 |
15 |
空 |
16 |
空 |
17 |
空 |
18 |
空 |
19 |
空 |
20 |
空 |
21 |
地 |
22 |
地 |
23 |
空 |
24 |
空 |
25 |
地 |
26 |
地 |
27 |
空 |
28 |
空 |
29 |
+3.3V |
30 |
+3.3V |
注：30-Pin type: HIROSE DF11-30DP-2DSA |
|
产品系列 |
| |
型号 |
增益 ( dB )
( Pin=-30dBm ) |
输出功率 ( dBm )
( Pin=-30dBm ) |
噪声系数 ( dB ) |
滤波器 |
SPA4320-FM02/S-000 |
20 |
-10 |
<4.5 |
不带滤波器 |
SPA4325-FM02/S-000 |
25 |
-5 |
<4.5 |
SPA4330-FM02/S-000 |
30 |
0 |
<4.5 |
SPA4335-FM02/H-000 |
35 |
5 |
<4.5 |
SPA4325-FM02/S-XXX |
25 |
-5 |
<4.0 |
带用户选定的滤波器 |
SPA4330-FM02/S-XXX |
30 |
0 |
<4.0 |
SPA4335-FM02/H-XXX |
35 |
5 |
<4.0 |
SPA4340-FM02/H-XXX |
40 |
10 |
<4.0 |
· |
|

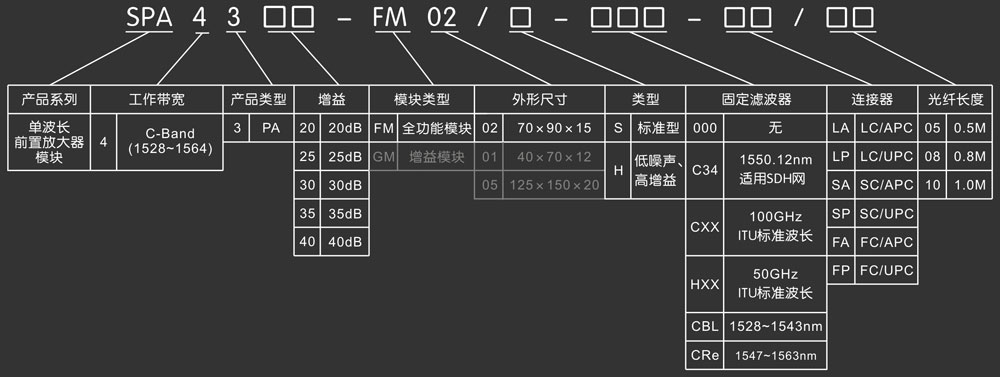

订货信息 |
| |
注：1、灰色部分为该产品系列产品其他产品的选项。该产品一般不提供灰色部分的选项。
|
|
| |
