产品信息
SPA4300-FM01
单频道 全功能 迷你型
前置放大器模块 (Pre-Amplifier EDFA)
  SPA4300-FM01 产品图片 相关下载 技术参数

技术指标

性能
Min.
Typ.
Max.



工作波长范围
(nm)
1528

1564
输入光功率 (pin)
(dBm)
-30

-10
信号增益
@ Pin = - 30dBm
SPA4315-FM01
(dB)
15

SPA4320-FM01
20

SPA4325-FM01
25

SPA4330-FM01
30

噪声系数
(dB)

4.0
4.5
偏振相关增益 (PDG)
(dB)

0.3
偏振模式色散 (PMD)
(ps)

0.3
偏振相关损耗 (PDL)
(dB)

0.3
泵浦功率泄漏
(dB)

-30
输出/输入光隔离
(dB)
30

反射损耗
UPC
(dB)
45

APC
55

光纤类型   SMF-28, 900μm loose tube
光纤连接器   LC, SC, FC
光纤连接器端面   UPC,APC



通信接口
RS232
电源电压
(V)
3.1
3.3
3.5
功耗
(w)
  1.0
工作温度
(℃)
-5

70
储存温度
(℃)
-40

+85
相对湿度
(%RH)
+5

+95
外形尺寸 (W)×(L)×(H) ( mm )
40×70×12

订货信息

型号
增益 (dB)
(Pin=-30dBm)
输出功率 (dBm)
(Pin=-30dBm)
噪声系数 (dB)
SPA4315-FM01
15
-15
<4.5
SPA4320-FM01
20
-10
<4.5
SPA4325-FM01
25
-5
<4.5
SPA4330-FM01
30
0
<4.5

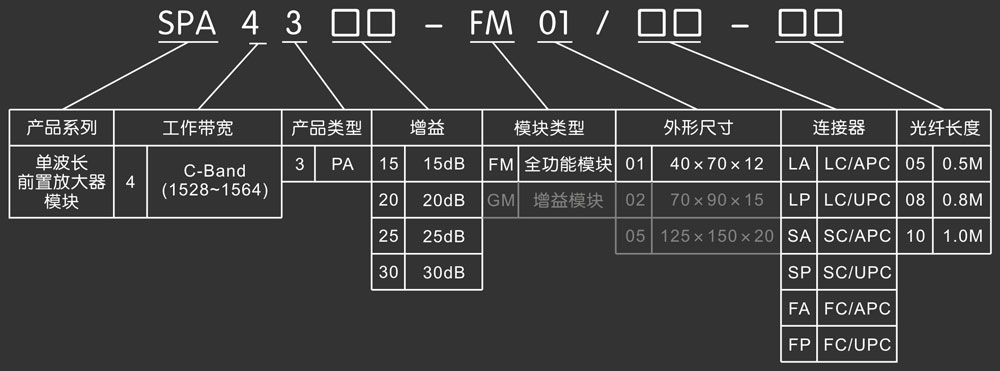

订货信息

注:1、灰色部分为该产品系列产品其他产品的选项。该产品一般不提供灰色部分的选项。
