 技术指标
|
| |
性能 |
Min. |
Typ. |
Max. |
|
光
学
特
性 |
工作波长范围 |
(nm) |
1528 |
|
1564 |
| 输入光功率 (pin) |
(dBm) |
-10 |
|
+4 |
总输出功率
(Pin=0dBm) |
SBA4113-GM01 |
(dBm) |
13 |
|
|
SBA4114-GM01 |
14 |
|
|
SBA4115-GM01 |
15 |
|
|
SBA4116-GM01 |
16 |
|
|
SBA4117-GM01 |
17 |
|
|
SBA4118-GM01 |
18 |
|
|
SBA4119-GM01 |
19 |
|
|
| 噪声系数
|
(dB) |
|
4.0
|
5.0
|
| 偏振相关增益 (PDG) |
(dB) |
|
|
0.3 |
| 偏振模式色散 (PMD) |
(ps) |
|
|
0.3 |
| 偏振相关损耗 (PDL) |
(dB) |
|
|
0.3 |
| 泵浦功率泄漏 |
(dB) |
|
|
-30 |
| 输出/输入光隔离 |
(dB) |
30 |
|
|
| 反射损耗 |
UPC |
(dB) |
45 |
|
|
APC |
55 |
|
|
电
气
特
性 |
泵浦激光器阈值电流 (70 ℃ ) |
(mA) |
|
50 |
70 |
泵浦激光器工作电流 (BOL) |
(mA) |
|
|
600 |
泵浦激光器工作电压 |
(V) |
|
1.75 |
2.2* |
输出监控 PD 响应率 (70 ℃ ) |
(μA/mW) |
1.0 |
|
25 |
输出监控 PD 反向电压 |
(V) |
|
5 |
20 |
输出监控 PD 直向电流 |
(mA) |
|
|
10 |
暗 电流 (-5V, 25 ℃ ) |
(nA) |
|
|
5 |
通
用
特
性 |
光纤类型 |
|
SMF-28, 900μm loose tube |
| 光纤连接器 |
|
LC, SC, FC |
| 光纤连接器端面 |
|
UPC,APC |
| 工作温度 |
(℃) |
-5 |
|
70 |
| 储存温度 |
(℃) |
-40 |
|
+85 |
| 相对湿度 |
(%RH) |
+5 |
|
+95 |
| 外形尺寸 (W)×(L)×(H) |
( mm ) |
40×70×12 |
* 70℃, 18dBm output.
|
|

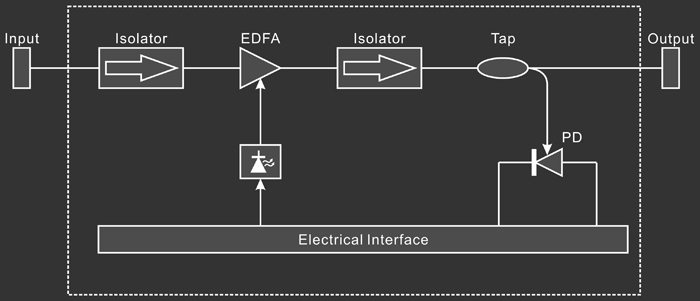

6-Pin 电源理框图 |
| |
 |
|
6-Pin 电接口定义 |
| |
管脚 |
内容 |
管脚 |
内容 |
1 |
泵浦激光器二极管正极(+) |
4 |
地 |
2 |
泵浦激光器二极管负极(-) |
5 |
输出监控PD正极(+) |
3 |
泵浦激光器PD正极 (+) |
6 |
输出监控PD负极 (-) |
注：6-Pin type: HIROSE DF11-6DP-2DSA |
|
14-Pin 电源理框图 |
| |
 |
|
14-Pin 电接口定义 |
| |
管脚 |
内容 |
管脚 |
内容 |
1 |
地 |
2 |
输入监测管阴极 |
3 |
输入监测管阳极 |
4 |
输出监测管阴极 |
5 |
输出监测管阴极 |
6 |
空 |
7 |
激光二极管阳极 |
8 |
激光二极管阳极 |
9 |
背光监测二极管阴极 |
10 |
背光二极管阳极 |
11 |
激光二极管阴极 |
12 |
空 |
13 |
地 |
14 |
激光二极管阴极 |
注：14-Pin type: HIROSE DF11-14DP-2DSA |
|

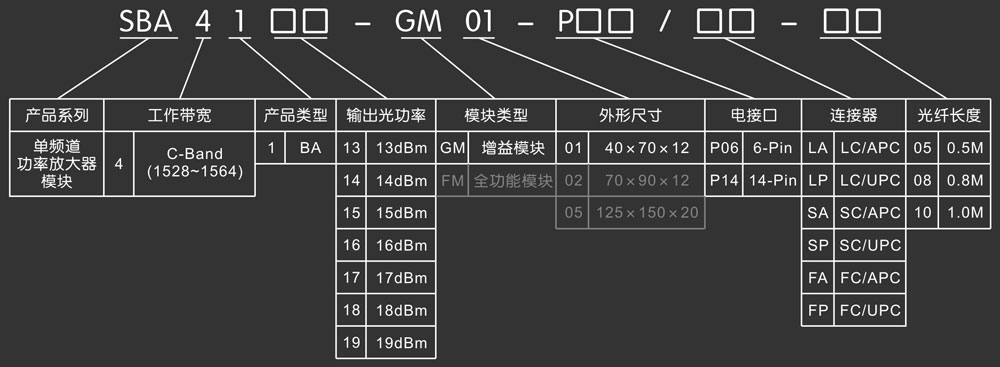

订货信息 |
| |
注：1、灰色部分为该产品系列产品其他产品的选项。该产品一般不提供灰色部分的选项。
|
|
| |
|
|
