杭州华泰光纤技术有限公司

产品信息
SBA4100-FM01
单频道 全功能 迷你型
光纤功率放大器模块 (Booster EDFA)
  SBA4100-FM01 产品图片 相关下载 技术参数
产品 单频道全功能EDFA模块 SBA4100-FM01 技术参数

技术指标

性能
Min.
Typ.
Max.
光
学
特
性
工作波长范围
(nm)
1528

1564
输入光功率 (pin)
(dBm)
-10

+4
总输出功率
(Pin=0dBm)
SBA4113-FM01
(dBm)
13

SBA4114-FM01
14

SBA4115-FM01
15

SBA4116-FM01
16

SBA4117-FM01
17

SBA4118-FM01
18

SBA4119-FM01
19

噪声系数
(dB)

4.0
5.0
偏振相关增益 (PDG)
(dB)

0.3
偏振模式色散 (PMD)
(ps)

0.3
偏振相关损耗 (PDL)
(dB)

0.3
泵浦功率泄漏
(dB)

-30
输出/输入光隔离
(dB)
30

反射损耗
UPC
(dB)
45

APC
55

光纤类型   SMF-28, 900μm loose tube
光纤连接器   LC, SC, FC
光纤连接器端面   UPC,APC
通
用
特
性
通信接口
RS232
电源电压
(V)
3.1
 3.3
3.5
功耗
(w)
   1.0
工作温度
(℃)
-5

70
储存温度
(℃)
-40

+85
相对湿度
(%RH)
+5

+95
外形尺寸 (W)×(L)×(H) ( mm )
40×70×12

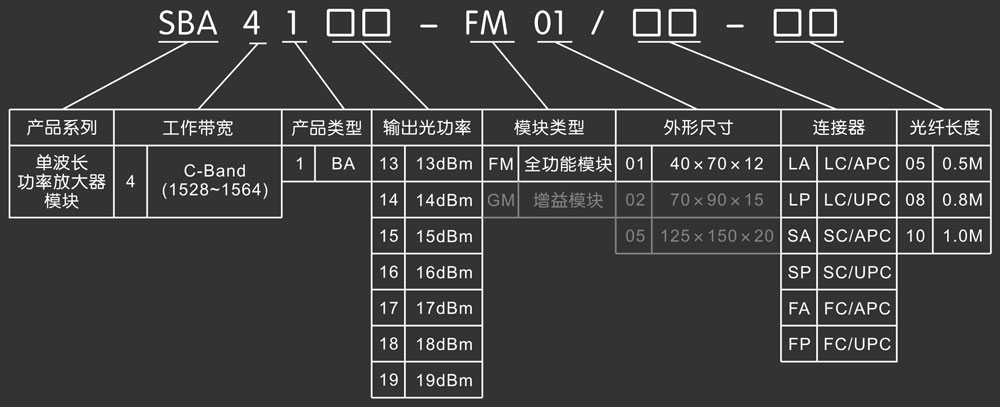

订货信息

注：1、灰色部分为该产品系列产品其他产品的选项。该产品一般不提供灰色部分的选项。
