HWA4700
(With SNMP)
C-Band DWDM VGA with MSA
可变增益放大器（带中间级接入）
HWA4700
产品图片
相关下载
技术参数
产品
可变增益放大器
HWA4700
技术参数
技术指标
性能
指标
补充
Min
Typ
Max
光
学
特
性
工作波长范围(λ)
(nm)
1529.16
1563.86
ITU 88CH
输入光功率范围
1)
(dB)
-35
+3
HWA4718 典型值
-35
+3
HWA4720 典型值
-40
0
HWA4723 典型值
-40
0
HWA4724 典型值
增益范围
2)
(dB)
13
21.5
G21 典型值
18
30
G30 典型值
23
35
G35 典型值
29
41
G40 典型值
12
24
G25 典型值
中间插入损耗范围
3)
(dB)
0
8
0
10
0
12
最大输出光功率
4)
(dBm)
18.5
HWA4718
20
HWA4720
23
HWA4723
24
HWA4724
增益平坦度
(dB)
0.7
1.0
Peak-to-peak
噪声系数
(dB)
5.0
5.9
Max. gain
偏振相关损耗
(dB)
0.3
偏振相关增益
(dB)
0.3
偏振模式色散
(ps)
0.3
泵浦光泄漏
(dB)
-30
反射损耗
5)
(dB)
40
UPC
监测通道波长范围
(nm)
1500
1510
1520
瞬
态
特
性
瞬态抑制时间
(μs)
500
瞬态过冲
(dB)
-1.5
+1.0
16dB Add/Drop
瞬态增益变化
(dB)
0.5
16dB Add/Drop
通
用
特
性
SNMP网管接口
RJ45
通信接口
RS232
供电
(V)
90
265
220VAC
30
72
-48VDC
功耗
(W)
25
工作温度
(℃)
-5
+70
储存温度
(℃)
-40
85
工作相对湿度
(%)
5
95
尺寸 (W)×(D)×(H)
483×205×44 ( mm )
注：1、2、3、4：这些光学性能是一个典型的应用，可根据客户需求定制
5：可选 APC，反射损耗 >50dB
功能、检测和报警
功能
固件升级
自动关断
（带有功率极限）可变增益控制模式 ( VGA)
可独立设置每级的工作模式（有中间接入情况时）
输出功率控制模式（APC）
泵浦电流控制模式（ACC）
人眼安全功率模式
非易失性事件日志
监测
总输入功率
总输出功率
背射光功率（反射光功率）
泵浦状态
机箱温度
报警
信号丢失告警
低输出告警
机箱温度告警
泵浦温度告警
泵浦电流告警
过量的反射光功率告警（可选）
机箱尺寸图
产品系列
型号
最大输出功率
(dBm)
增益范围
典型值(dB)
输入功率范围
典型值(dBm)
中间插入损耗(dB)
检测光口模式
OSC光口模式
HWA4718-G21-M00-S00
18.5
13~21.5
+3~-30
0~8
1、M00:
无输出监测
2、MO:
带输出监测
3、MI:
带输入监测
4、MIO:
带输入和输出监测
1、O00:
无 OSC / Drop
2、OD:
OSC / Drop
3、OA:
OSC / Add
4、ODA:
OSC / Drop & Add
HWA4718-G30-M00-S00
18~28
+3~-35
0~10
HWA4718-G35-M00-S00
23~35
0~-35
0~12
HWA4718-G40-M00-S00
28.5~40.5
+3~-30
HWA4720-G30-M00-S00
20
18.5~30.5
+3~-35
0~12
HWA4720-G35-M00-S00
23~35
0~-35
HWA4720-G40-M00-S00
29~41
+3~-35
HWA4723-G30-M00-S00
23
19~31
0~-35
0~12
HWA4723-G35-M00-S00
25~37
0~-37
HWA4723-G40-M00-S00
29~41
0~-40
HWA4724-G35-M00-S00
24
25~37
0~-37
0~12
HWA4724-G40-M00-S00
30.5~42.5
0~-40

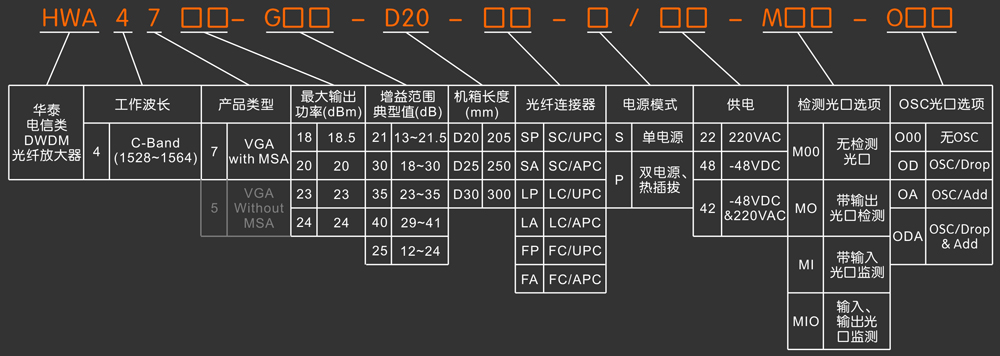

型号解释
注：灰色部分为该产品系列产品其他产品的选项。该产品一般不提供灰色部分的选项。
