HWA4500   (With SNMP)
C-Band DWDM VGA without MSA
可变增益放大器(不带中间级接入)
  HWA4500 产品图片 相关下载 技术参数

技术指标

性能
指标
补充
Min
Typ
Max



工作波长范围(λ)
(nm)
1529.16

1563.86
ITU 88CH
输入光功率范围1)
(dB)
-35

+3
HWA4518 典型值
-35

+3
HWA4520 典型值
-40

0
HWA4523 典型值
-40

0
HWA4524 典型值
增益范围2)
(dB)
13

21.5
G21 典型值
18

30
G30 典型值
23

35
G35 典型值
29

41
G40 典型值
12

26
G25 典型值
最大输出光功率3)
(dBm)

18.5
HWA4518

20
HWA4520

23
HWA4523

24
HWA4524
增益平坦度
(dB)

0.7
1.0
Peak-to-peak
噪声系数
(dB)

5.0
5.9
Max. gain
偏振相关损耗
(dB)

0.3

偏振相关增益
(dB)

0.3

偏振模式色散
(ps)

0.3

泵浦光泄漏
(dBm)

-30

反射损耗 4)
(dB)
40

UPC
监测通道波长范围
(nm)
1500
1510
1520




瞬态抑制时间

(μs)


500

瞬态过冲              (16 dB Add / Drop)
(dB)
-1.5

+1.0

瞬态增益变化      (16 dB Add / Drop)
(dB)

0.5




SNMP网管接口

RJ45

通信接口
RS232

供电
(V)
90

265
220VAC
30

72
-48VDC
功耗
(W)

25

工作温度
(℃)
-5

+70

储存温度
(℃)
-40

85

工作相对湿度
(%)
5

95

尺寸 (W)×(D)×(H)

483×205×44 ( mm )

注:1、2、3:这些光学性能是一个典型的应用,可根据客户需求定制
4:可选 APC,反射损耗 >50dB

功能、检测和报警

功能
固件升级
自动关断
(带有功率极限)可变增益控制模式 ( VGA )
可独立设置每级的工作模式(有中间接入情况时)
输出功率控制模式(APC)
泵浦电流控制模式(ACC)
人眼安全功率模式
非易失性事件日志
监测
总输入功率
总输出功率
背射光功率(反射光功率)
泵浦状态
机箱温度
报警
信号丢失告警
低输出告警
机箱温度告警
泵浦温度告警
泵浦电流告警
过量的反射光功率告警(可选)

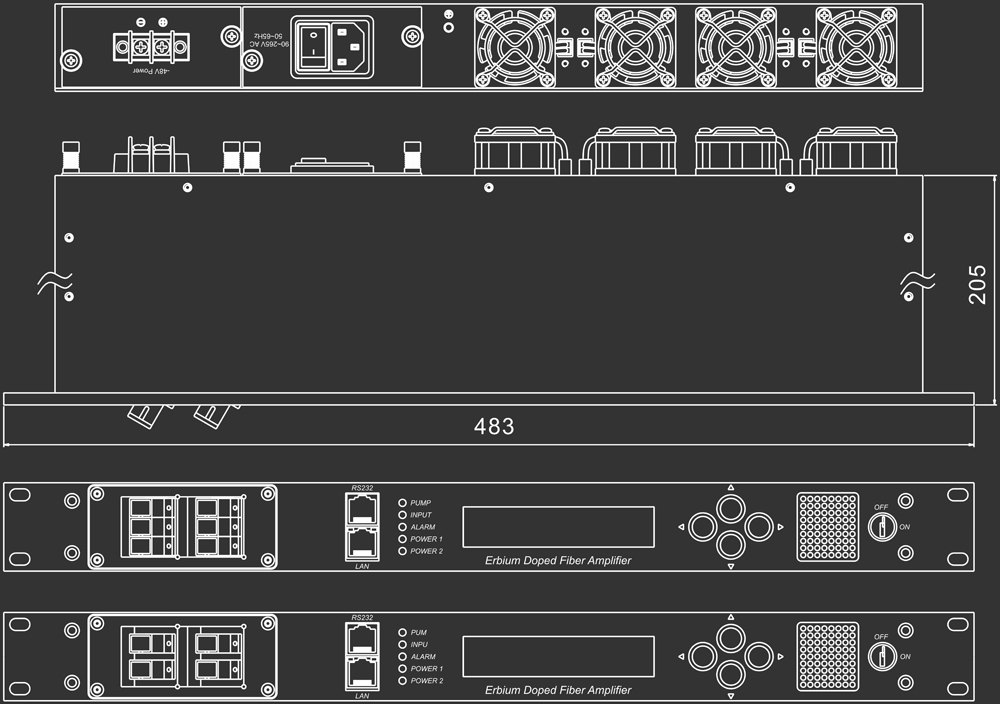

机箱尺寸图
产品系列
型号
最大输出功率
(dBm)
增益范围
典型值(dB)
输入功率范围
典型值(dBm)
中间插入损耗(dB)
检测光口模式
OSC光口模式
HWA4518-G21-M00-S00
18
13~21.5
+3~-30
NC
1、M00:
  无输出监测
2、MO:
  带输出监测
3、MI:
  带输入监测
4、MIO:
  带输入和输出监测
1、O00:
  无 OSC / Drop
2、OD:
  OSC / Drop
3、OA:
   OSC / Add
4、ODA:
   OSC / Drop & Add
HWA4518-G30-M00-S00
18~30
+3~-35
HWA4518-G35-M00-S00
23~35
0~-35
HWA4518-G40-M00-S00
28.5~40.5
+3~-30
HWA4518-G25-M00-S00
12~26
0~26
HWA4520-G30-M00-S00
20
18.5~30.5
+3~-35
HWA4520-G35-M00-S00
23~35
0~-35
HWA4520-G40-M00-S00
29~41
+3~-35
HWA4520-G25-M00-S00
12~26
0~26
HWA4523-G30-M00-S00
23
19~31
0~-35
HWA4523-G35-M00-S00
25~37
0~-37
HWA4523-G40-M00-S00
29~41
0~40
HWA4523-G25-M00-S00
12~26
0~26
HWA4524-G35-M00-S00
24
25~37
0~-37
HWA4524-G40-M00-S00
30.5~42.5
0~-40

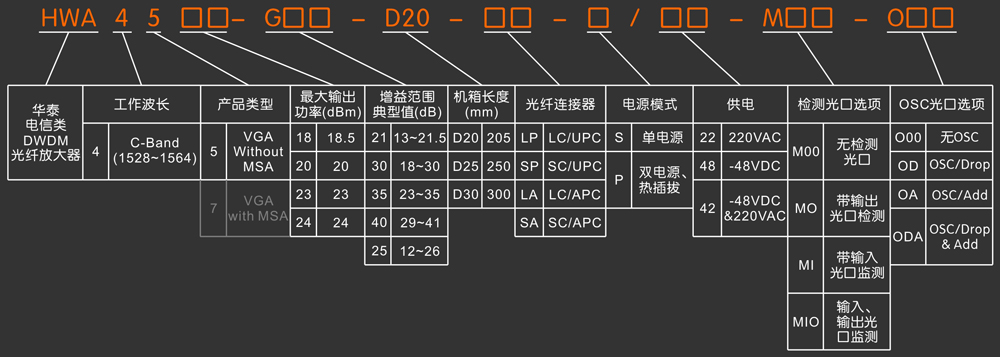

型号解释

注:灰色部分为该产品系列产品其他产品的选项。该产品一般不提供灰色部分的选项。
