HWA4200   (With SNMP)
C-Band DWDM EDFA
C波段 增益平坦 线路放大器 (WLA-C)
  HWA4200 产品图片 相关下载 技术参数


产品概述
        Huatai华泰 HWA4200系列,是专为C-Band 44波或88波DWDM系统,设计的增益平坦线路光纤放大器。产品采用最优异的光学性能,最先进的电子控制技术和完备的软件功能,具有宽工作波长范围,低噪声、优异的增益平坦特性和瞬态特性。
        HWA4200安装在传输线路中间,补偿线路上的光功率损失,延长光信号传输距离。
        HWA4200采用世界顶级品牌的泵浦激光器,先进的电子电路和低功耗设计,极大地降低了整机的热功耗,保证了PUMP Laser的长寿命和高可靠工作。前面板的LCD,LED提供整机的工作参数和告警。RS232和RJ45提供串行通信和SNMP网管接口。光丢失,激光自动关闭,提供了激光安全保护。
        HWA4200有两种功能版本可供选择:
       1.标准版:提供固定增益控制模式(FGA),泵浦电流控制模式(ACC)。
       2.增强版:除标准版本具备的控制功能外,增加了可变增益控制模式 (VGA,AGC),可变输出功率控制模式 (VPA,APC)。
        HWA4200 增强版,为44波DWDM系统,提供了灵活的高性能、低成本的网络应用。
产品特点
宽工作波长: 1529.16~1563.86nm
符合44波 DWDM 系统的通信技术要求
优异的增益的平坦特性 (GF<1.0dB)
优异的瞬态特性
噪声系数低
电信级的安全可靠性和网络管理功能
前面板LCD、LED提供整机的工作参数和故障告警
标准RS232通信接口
10/100M以太网接口,支持SNMP和WEB远程网络管理
可选1+1电源备份,支持热插拔
低功耗
业界优异的性能价格比
产品应用
44波DWDM系统
长途干线网
城域网或接入网
各种SDH/PDH传输系统
FTTx PON
功能、监测与报警
功能、监测、报警
标准版
增强版
功能 固件升级
自动关断
固定增益控制模式 (FGA)
可变增益控制模式(VGA,AGC)
x
可变输出功率控制模式(VPA,APC)
x
泵浦电流控制模式(ACC)
泵浦最大工作电流限制保护
监测 总输入功率
总输出功率
泵浦状态
机箱温度
报警 信号丢失告警
机箱温度告警
泵浦温度告警
泵浦电流告警

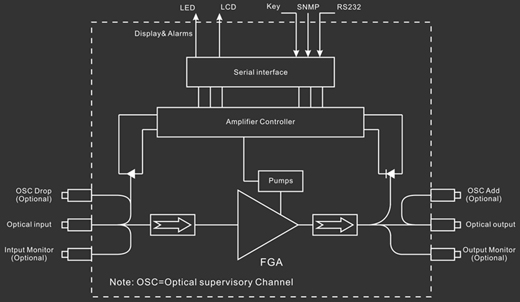

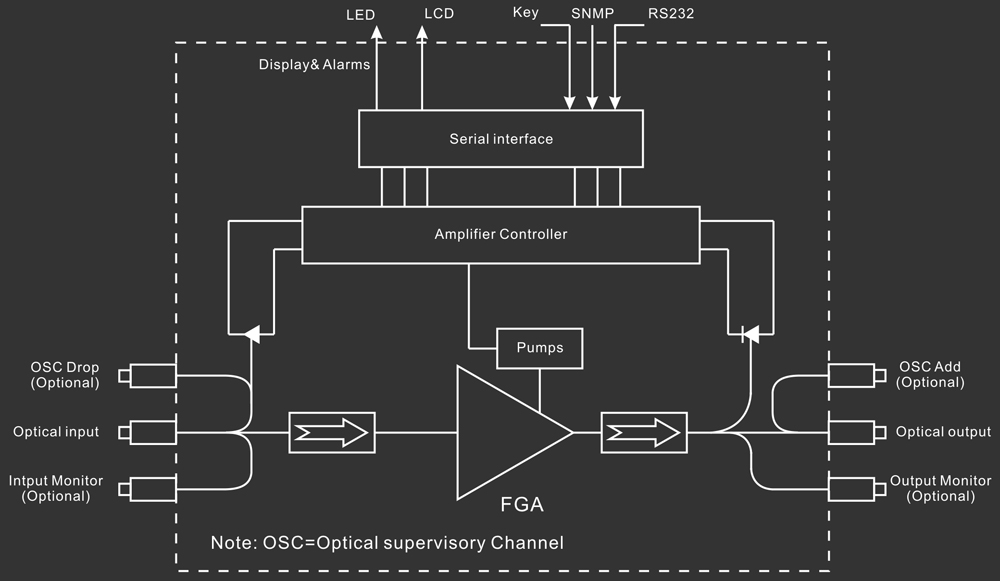

原理图
