HA5400A    (1RU)
CATV
大功率多口输出光纤放大器
  HA5400A 产品图片 相关下载 技术参数

技术指标
性能
指标
补充
Min.
Typ.
Max.



工作波长范围
(nm)
1540

1563
 CATV
CATV输入功率
(dBm)
-10

 +10

总输出光功率
(dBm)

37

输出光口数
(pcs)


32
LC/APC
每口输出功率
(dBm)
0

22

输出功率相差值
(dB)
-0.5

+0.5

输出光功率监测
(dB)

-20

可选
输出功率可调范围
(dBm)
-6

0
可选
噪声系数 ( Pin=0dBm )
(dB)
  4.5
5.5
HA5400A-1x口口口
  5.0
6.0
HA5400A-2x口口口
开关时间
(ms)

8.0
HA5400A-2x口口口
偏振相关损耗( PDL )
(dB)

0.3

偏振相关增益( PDG )
(dB)

0.4

偏振模式色散( PMD )
(ps)


0.3

输入/输出光隔离
(dB)
30

泵浦泄漏功率
(dBm)


-30

回波损耗
(dB)
55


APC



通信接口

RS232

SNMP网管接口
RJ45

供电
(V)
90

265
220VAC
30

72
-48VDC
功耗
(W)


50

工作温度
( ℃ )
-5

65

储存温度
( ℃ )
-40

80

工作相对湿度
(%)
5

95

尺寸 (W) × (D) × (H)
( " )
19 × 14.3 × 1.75 ( " )
1RU ( 19'' )

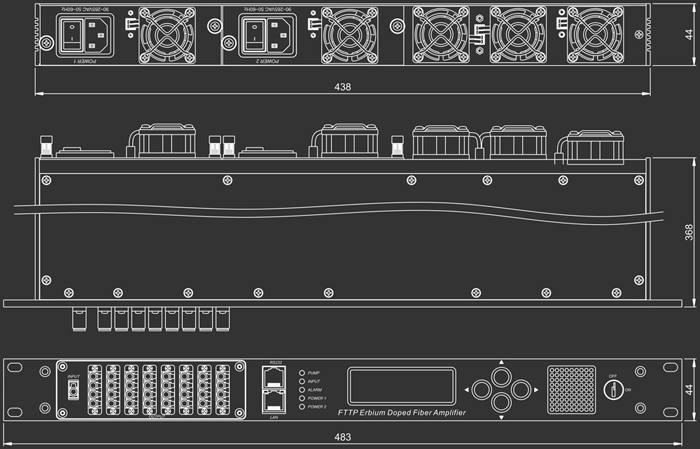

机箱尺寸
产品系列
型号
总输出功率
输出口数
每口功率
光纤连接器
HA5427A-1×008
27dBm ( 500mW )
8
16.5
SC/APC、LC/APC
HA5427A-2×008
HA5428A-1×008
28dBm ( 630mW )
8
17.5
SC/APC、LC/APC
HA5428A-2×008
HA5429A-1×008
29dBm ( 800mW )
8
18.5
SC/APC、LC/APC
HA5429A-2×008
HA5429A-1×016
16
15.0
HA5429A-2×016
HA5430A-1×008
30dBm ( 1000mW )
8
19.5
SC/APC、LC/APC
HA5430A-2×008
HA5430A-1×016
16
16.0
HA5430A-2×016
HA5431A-1×008
31dBm ( 1260mW )
8
20.5
SC/APC、LC/APC
HA5431A-2×008
HA5431A-1×016
16
17.0
HA5431A-2×016
HA5432A-1×008
32dBm ( 1600mW )
8
21.5
SC/APC、LC/APC
HA5432A-2×008
HA5432A-1×016
16
18.0
HA5432A-2×016
HA5433A-1×016
33dBm ( 2000mW )
16
19.0
SC/APC、LC/APC
HA5433A-2×016
HA5433A-1×032
32
15.5
LC/APC
HA5433A-2×032
HA5434A-1×016
34dBm ( 2500mW )
16
20.0
SC/APC、LC/APC
HA5434A-2×016
HA5434A-1×032
32
16.5
LC/APC
HA5434A-2×032
HA5435A-1×016
35dBm ( 3200mW )
16
21.0
SC/APC、LC/APC
HA5435A-2×016
HA5435A-1×032
32
17.5
LC/APC
HA5435A-2×032
HA5436A-1×016
36dBm ( 4000mW )
16
22.0
SC/APC、LC/APC
HA5436A-2×016
HA5436A-1×032
32
18.5
LC/APC
HA5436A-2×032
HA5437A-1×032
37dBm ( 5000mW )
32
19.5
LC/APC
HA5437A-2×032
注:1、HA5400A系列的所有输出功率规格,均可采用2RU机架 (HA5400B)。
2、需要其它规格的输出功率及输出口配置,可以与华泰联系获取详细资料。

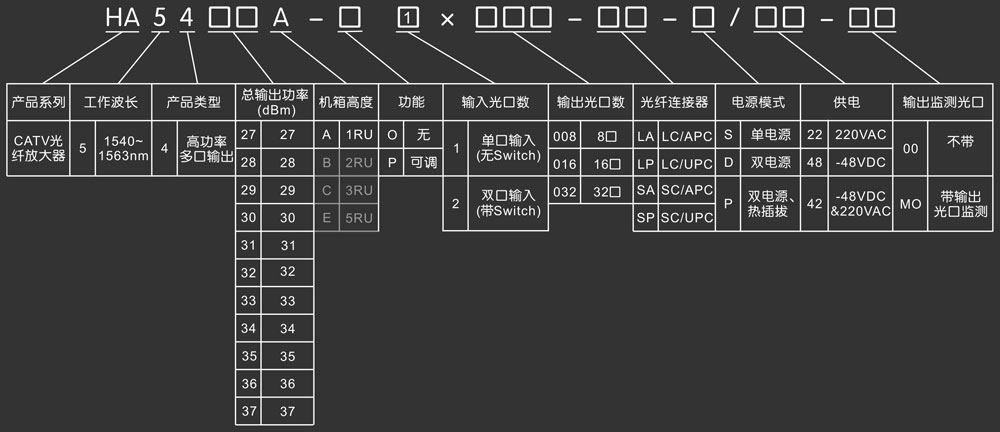

型号解释
