HA5400E    (5RU)
CATV
大功率多口输出光纤放大器
  HA5400E 产品图片 相关下载 技术参数


产品概述
  Huatai华泰HA5400E (5RU) 系列,是一款增益谱带宽在1540~1563nm的大功率、多口输出光纤放大器。主要为CATV或1~8个连续的带状频道(ITU波长)的应用而设计。为CATV系统在大中城市的大面积覆盖,提供了一种灵活的低成本解决方案。
  HA5400E采用世界顶级品牌的泵浦激光器和有源光纤。完善的APC、ACC、ATC控制,良好的通风散热设计,保证了PUMP Laser的长寿命和高可靠工作。
  HA5400E具有极低的噪声系数,整机采用双级放大,前置放大器采用低噪声EDFA,输出级采用高功率EYDFA,整机在输入光功率Pin=0dBm时,噪声系数 ≤5.5dB。不像其它同类产品需要高光功率输入,才能维持较低的噪声系数。
  HA5400E前面板的LCD提供整机的工作参数和告警。光丢失,激光自动关闭,提供了激光安全保护。RS232和RJ45提供串行通信和SNMP网管接口。所有光口均可在前面板安装,也可选择在后面板安装。
  HA5400E 可选两路光输入(内置2x1光开关),可用于自愈性环网或冗余备份网络。
  HA5400E具有电信级的安全可靠性和网络管理,高质量、高可靠和优异的性能价格比,是系统集成商和系统运营商的理想选择
  HA5400E:采用19’’5RU机架,总输出功率最大可选49dBm(80000mW),输出光口最
  多可选512口
产品特点
总输出功率可选40000~80000mW ( 46~49dBm )
19’’ 5RU机架,输出光口最多可选512口 (LC/APC)
内置低噪声前置放大器,无需EDFA级联,极大降低系统CNR、MER劣化
低噪声 系数 ≤5.5dB
完善的RS232,SNMP
电信级的安全可靠性和网络管理
简化机房链接,提高系统可靠性
施工维护,简单易行,简洁可靠
可选双光输入,内置2×1光开关
可选双电源、1+1备份
可减少设备占用空间98%
可降低设备购置成本85%
可降低电力消耗95%
业界最优异的性能价格比
主要应用
AM CATV
Digital CATV
DBS   MMDS
FTTx PON
光电图

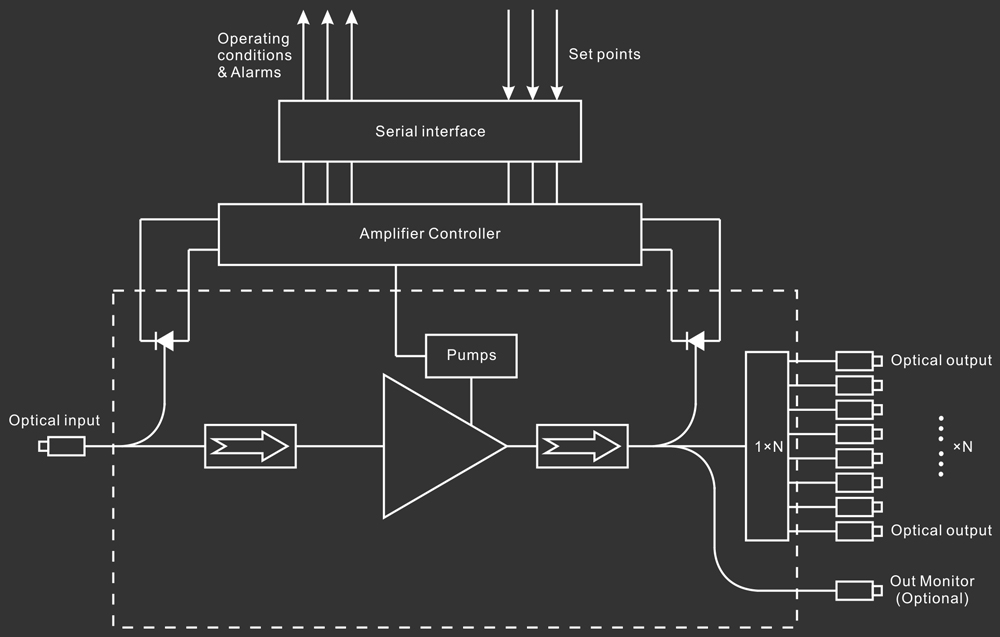

电原理框图一 (常规)

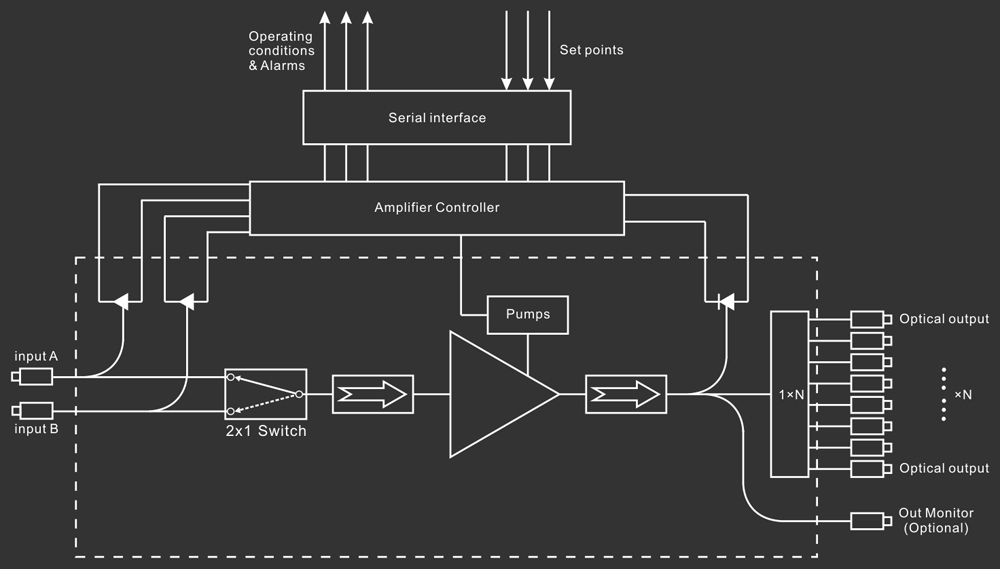

电原理框图二 (内置光开关)
相关产品
 HA5100 CATV光纤放大器 (Pout=13~27dBm, 可选多口输出)
 HA5800E 多口输出,高可靠,FTTP 大功率光纤放大器(输出带三波复用)
HA5400E应用参考
