WD5643
1550、1610 & 1310/1490nm
RFoG 四波复用器
  WD5643 产品图片 相关下载 技术参数
产品 WDM多波复用系统 WD5643 技术参数

技术指标

性能
指标
补充
Min.
Typ.
Max.
通过波长
λ1
(nm)
1540
1550
1565

λ2
1580
1590/1610
1620

反射波长
λ3
(nm)
1260~1360
1310/1490
1480~1500

插入损耗
λ1
(dB)

0.8

λ2

0.7

λ3

0.3

隔离度
λ1
(dB)
60

λ2
50

λ3
25

方向性
(dB)
50

回波损耗
(dB)
50

通过功率
(mW)

500

工作温度
(℃)
-20

+85

储存温度
(℃)
-40

+85

光纤长度
(m)
0.5

光纤类型
SMF-28e with 900μm loose tube

光连接器
SC/APC, FC/APC
其他可选
外形尺寸
3.9×3.1×0.39 ( " )
100×80× 10 ( mm )


产品系列

型号
通过波长 (λ1)
通过波长 (λ2)
反射波长 (λ3)
外形尺寸
连接器
WD5643-M2-SA
1550nm (1540~1565nm)
1590/1610nm (1580~1620nm)
1310/1490nm (1260~1380nm & 1480~1500nm)
M2 100×80×10mm
SC/APC
WD5643-M2-FA
FC/APC
WD5643-M2-LA
LC/APC

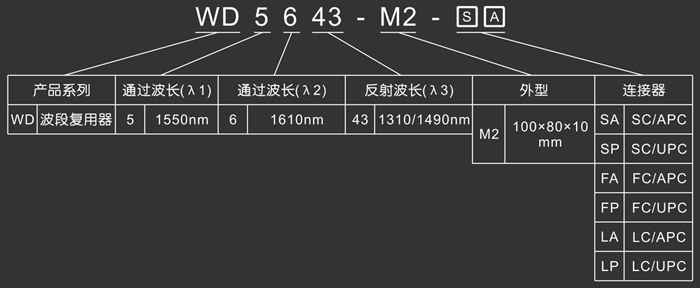

型号解释
