DWDA-1000 (100GHz)
VOA MUX/DEMUX (DWDM
)
带
VOA、EDFA
密集波分复用器
DWDA
产品图片
相关下载
技术参数
产品
WDM多波复用系统
DWDA
技术参数
技术指标
性能
指标
补充
Min.
Typ.
Max.
DWDM
特性
工作波长
(nm)
1528
1564
中心波长
(nm)
ITU-T
中心波长准确度
(nm)
-0.03
+0.03
频道间隔
(GHz)
100
DWDA-1000
200
DWDA-2000
频道带宽(@-0.5dB带宽)
(nm)
0.22
DWDA-1000
0.5
DWDA-2000
带内起伏
(dB)
0.5
插入损耗
(dB)
4
8
插入损耗不一致
(dB)
1.5
隔离度
相邻
(dB)
30
不相邻
40
偏振相关损耗
(dB)
0.15
偏振模式色散
(ps)
0.1
VOA
特性
分辨率
(dB)
0.1
插入损耗
(dB)
0.7
1.2
动态范围
(dB)
20
30
VOA设定准确度
(dB)
-0.2
+0.2
光功率设定准确度
(dB)
-0.1
+0.1
波长相关起伏
(dB)
0.2
偏振相关损耗
(dB)
0.2
偏振模式色散
(ps)
0.1
EDFA
特性
工作波长
(nm)
1528
1564
输入功率
BA
(dBm)
-13
+12
LA
-25
+7
PA、MSA
-35
+3
输出光功率
(dBm)
13
25
噪声系数
(dB)
3.8
5.8
Pin=0dBm
增益平坦度
(dB)
-0.5
+0.5
偏振相关损耗
(dB)
0.3
偏振模式色散
(ps)
0.3
输入/输出光隔离
(dB)
30
泵浦光泄漏
(dBm)
-30
反射损耗
(dB)
40
UPC
55
APC
通用
特性
SNMP网管接口
RJ45
通信接口
RS232
供电
(V)
90
265
30
72
功耗
(W)
50
工作温度
(℃)
0
65
存储温度
(℃)
-40
80
工作相对湿度
(%)
5
95
尺寸(W)×(D)×(H)
19×14.5×1.75 ( " )
483×368×44 ( mm )
1RU (19")
产品系列
型号
通道间隔
通道数
EDFA类型
输出光功率
VOA动态范围
DWDA-1004MU-116-20
100GHz
4CH
BA
16dBm
20dB
DWDA-1008MU-119-20
8CH
19dBm
DWDA-1016MU-122-20
16CH
22dBm
DWDA-1032MU-125-20
32CH
25dBm
DWDA-1004DE-314-20
100GHz
4CH
PA
14dBm
20dB
DWDA-1008DE-314-20
8CH
14dBm
DWDA-1016DE-314-20
16CH
14dBm
DWDA-1032DE-314-20
32CH
14dBm
DWDA-1004DM1-216-20
100GHz
4CH
LA
16dBm
20dB
DWDA-1008DM1-219-20
8CH
19dBm
DWDA-1016DM1-222-20
16CH
22dBm
DWDA-1032DM1-225-20
32CH
25dBm
DWDA-1004AD1-216-20
100GHz
4CH
LA
16dBm
20dB
DWDA-1008AD1-219-20
8CH
19dBm
DWDA-1016DM1-222-20
16CH
22dBm
DWDA-1032DM1-225-20
32CH
25dBm
DWDA-1008DM2-719-20
100GHz
8CH
MSA
19dBm
20dB
DWDA-1016DM2-722-20
16CH
22dBm
DWDA-1032DM2-725-20
32CH
25dBm
DWDA-1008AD2-719-20
100GHz
8CH
MSA
19dBm
20dB
DWDA-1016AD2-722-20
16CH
22dBm
DWDA-1032AD2-725-20
32CH
25dBm
注：1、通道间隔可选200GHz (DWDA-2000)
2、衰减动态范围可选订≥30dB
3、EDFA类型和输出光功率可由用户确定
4、光路模式可由用户选订

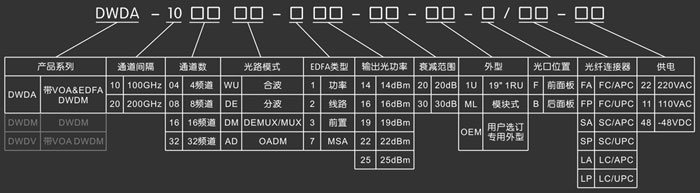

型号解释
注：灰色部分为该产品系列产品其他产品的选项。该产品一般不提供灰色部分的选项。
