性能 |
指标 |
补充 |
Min. |
Typ. |
Max. |
光学特性 |
工作波长 |
(nm) |
1540 |
1550 |
1563 |
CC |
1528 |
|
1543 |
CB |
1528 |
|
1563 |
XX ITU 标准波长可调谐 |
| 波长可调范围 |
(nm) |
-1.6 |
|
+1.6 |
XX ITU 标准波长可调谐 |
| 波长调整方式 |
(nm) |
±0.01nm 步进 |
XX ITU 标准波长可调谐 |
| 边模抑制比 |
(dB) |
45 |
|
|
|
| 消光比 |
(dB) |
20 |
|
|
|
| 线宽 |
(MHz) |
|
0.3 |
0.65 |
|
| 等效噪声强度 |
(dB/Hz) |
145 |
|
|
To 2600 MHz |
| 输出口数 |
|
1 |
|
4 |
|
| 每口输出光功率 |
(dBm) |
3 |
|
|
1×03, 2×03, 4×03 |
5 |
|
|
1×05, 2×05, 4×05 |
7 |
|
|
1×07, 2×07, 4×07 |
8.5 |
|
|
1×09, 2×09 |
10 |
|
|
2×10 |
11 |
|
|
2×11 |
| SBS 抑制 |
(dBm) |
13 |
|
19 |
HES-26A-
2×口口 |
| |
13 |
|
HES-26A-1
×口口 |
| 光反射损耗 |
(dB) |
55 |
60 |
|
APC |
| 光纤连接器 |
|
SC/APC |
可选 FC/APC, LC/APC |
RF
特性 |
工作带宽 |
(MHz) |
47 |
|
862 |
|
输入电平 |
(dBmV) |
18 |
|
28 |
AGC |
平坦度 |
(dB) |
-0.75 |
|
+0.75 |
47~862MHz |
反射损耗 |
(dB) |
16 |
|
|
47~750MHz |
| 输入阻抗 |
(Ω) |
|
75 |
|
|
| RF 接头 |
|
F型英制 |
|
| 频道负荷 |
|
PAL-D/60CH |
注 1 |
| CNR1 |
HES-26A-2
×口口
|
(dB) |
53.5 |
|
|
Back to back |
HES-26A-1
×口口
|
52.0 |
|
|
| CNR2 |
HES-26A-2
×口口
|
(dB) |
51.5 |
|
|
65Km 光纤,0dBm接收 |
HES-26A-1
×口口
|
50.5 |
|
|
50Km 光纤,0dBm接收 |
| CTB |
(dB) |
|
|
-65 |
|
| CSO |
(dB) |
|
|
-65 |
|
HUM |
(dB) |
|
|
-60 |
|
IF
特性 |
工作带宽 |
(MHz) |
950 |
|
2600 |
|
输入电平 |
(dBm) |
-40 |
|
-25 |
AGC |
| 平坦度 |
(dB) |
|
0.5 |
|
40MHz |
-2.0 |
|
+2.0 |
950~2400MHz |
反射损耗 |
(dB) |
10 |
|
|
|
输入阻抗 |
(Ω) |
|
75 |
|
|
| IF 连接器 |
|
F型英制 |
|
| 频道负荷 |
|
|
36CH |
|
注 2 |
| CNR |
(dB) |
28 |
|
|
|
| CTB |
(dB) |
|
|
-36 |
|
| CSO |
(dB) |
|
|
-36 |
|
| To LNB voltage |
(V) |
|
13/18 |
|
可切换 |
| To LNB current |
(mA) |
|
|
300 |
|
通用特性 |
通信接口 |
|
RS232 |
|
SNMP 网管接口 |
|
RJ45 |
SNMP |
供电 |
AC |
(V) |
90 |
220 |
265 |
|
DC |
-30 |
-48 |
-72 |
|
功耗 |
(W) |
|
|
50 |
|
工作温度 |
(℃) |
-5 |
|
+65 |
|
储存温度 |
(℃) |
-40 |
|
+85 |
|
工作相对湿度 |
(%) |
5 |
|
95 |
|
尺寸 (W)x(D)x(H) |
|
19×14.5×1.75 ( " )
483×368×44 ( mm ) |
|
注1：
CATV：NTSC 74CH（70MHz to 550MHz）and 64QAM（550MHz to 770MHz），analogue-10dB。
注2：
SAT-IF：QPSK or FM 36CH（950MHz to 2602MHz）。

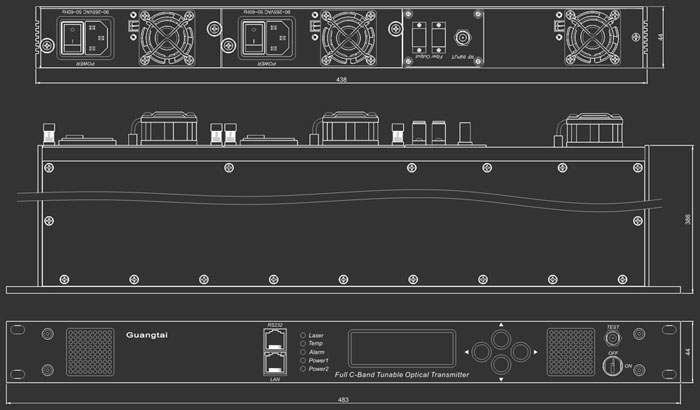

 机箱尺寸图  光口从前面板出

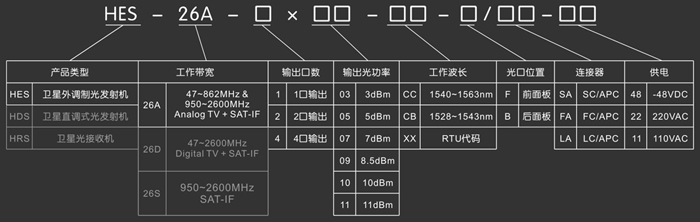

光口从后面板出 产品系列
型号 |
工作带宽 |
输出光口数 |
每口输出光功率 |
| HES-26A-1 × 03-XX |
47~862 & 950~2600MHz |
1 |
3dBm |
| HES-26A-1 × 05-XX |
1 |
5dBm |
| HES-26A-1 × 07-XX |
1 |
7dBm |
| HES-26A-1 × 09-XX |
1 |
8.5dBm |
| HES-26A-2 × 03-XX |
47~862 & 950~2600MHz |
2 |
3dBm |
HES-26A-2 × 05-XX |
2 |
5dBm |
HES-26A-2 × 07-XX |
2 |
7dBm |
HES-26A-2 × 09-XX |
2 |
8.5dBm |
HES-26A-2 × 10-XX |
2 |
10dBm |
HES-26A-2 × 11-XX |
2 |
11dBm |
HES-26A-4 × 03-XX |
47~862 & 950~2600MHz |
4 |
3dBm |
HES-26A-4 × 05-XX |
4 |
5dBm |
HES-26A-4 × 07-XX |
4 |
7dBm |
注：工作波长： CB：1528~1543nm；
CC：1540~1563nm；
XX：1528~1563nm ITU频道代码，±1.6nm波长可调。 |
