性能 |
指标 |
补充 |
TX
&
RX
光
学
特
性 |
工作波长 |
(nm) |
1528~1563 |
100GHz, ITU标准波长 |
| 波长调节范围 |
(nm) |
±1.6 |
±200GHz |
| 波长调节方式 |
|
±0.05nm步进 |
|
| 波长稳定度 |
(pm/℃) |
-1~0 |
TC＝20～70℃ |
| 边模抑制比 |
(dB) |
>45 |
SMSR |
| 等效噪声强度 |
(dB/Hz) |
≤-160 |
20~1000MHz(CATV) |
≤-145 |
20~2700MHz(SAT-IF) |
| TX输出光口数 |
|
1 |
HDBS-4105CW1 |
4 |
HDBS-4105CW4 |
| TX输出光功率1) |
(dBm) |
6.0 (4mW) |
HDBS-4106DW-TX |
8.0 (6mW) |
HDBS-4108DW-TX |
10.0 (10mW) |
HDBS-4110DW-TX |
| RX输入光口数 |
|
1 |
HDBS-4113DW1 |
4 |
HDBS-4113DW4 |
| RX响应度 |
(A/W) |
≥0.9 |
1550nm |
| RX输入光功率1) |
(dBm) |
0 ~ -13 |
|
| RX输出光口数 |
|
1 |
RW (for ONU) |
| 反射损耗 |
(dB) |
≥50 |
|
| 光纤连接器 |
|
SC/APC |
可选FC/APC, LC/APC |
| 激光器类型 |
|
带制冷DFB |
TX 带光隔离 |
| 光收管类型 |
|
PIN |
RX |
SAT-IF
特
性 |
工作带宽 |
(MHz) |
950～2400 |
|
| TX输入电平 |
(dBmV) |
-25 ~ -14 |
TX带AGC |
| RX输出电平 |
(dBmV) |
-15 ~ -40 |
RX |
| 带内平坦度 |
(dB) |
0.5 |
40MHz |
±1.0 |
950~2400MHz |
| 输入阻抗 |
(Ω) |
75 |
|
| 射频反射损耗 |
(dB) |
12 |
|
| 射频连接器 |
|
F型英制 |
|
| C/IM3 2) |
(dB) |
≥55 |
|
| 等效噪声强度 |
(dB/Hz) |
>115 |
|
| 链路增益3) |
(dB) |
25 |
|
通
用
特
性 |
串行接口 |
|
RS232 |
|
| 网管接口(SNMP) |
|
RJ45 |
|
| 供电 |
(V) |
95～260VAC |
|
| 功耗 |
(W) |
<50 |
|
| 工作温度 |
(℃) |
-5 ~ +65 |
|
| 相对湿度 |
(%) |
<85 |
|
| 尺寸 |
HDBS-4100 |
|
19×10.5×1.75 ( " )
483×267×44 ( mm ) |
(W) × (D) × (H) |
HDBS-4200 |
|
10.4×7.8×1.38 ( " )
263×198×35 ( mm ) |
(W) × (D) × (H) |
注：1）未计CWDM插入损耗
2）C/IM3表示在使用两路载频测试时(1.0GHz和1.1GHz)，载波信号峰值与三阶差拍峰值的比值
3）-40dBm RF输入测试
 链路性能
光纤输入(dB) |
链路损耗(dB) |
CNR (dB) |
链路增益(dB) |
RF 输出电平(dBm/Ch.) |
-13 |
19 |
30.18 |
-2 |
-38 |
-12 |
18 |
32.18 |
0 |
-36 |
-11 |
17 |
34.13 |
2 |
-34 |
-10 |
16 |
38.59 |
6 |
-32 |
-8 |
14 |
40.11 |
8 |
-30 |
-7 |
13 |
42.18 |
10 |
-28 |
-6 |
12 |
44.24 |
12 |
-26 |
-5 |
11 |
45.67 |
14 |
-24 |
-4 |
10 |
46.53 |
16 |
-22 |
-3 |
9 |
46.76 |
18 |
-20 |
-2 |
8 |
46.92 |
20 |
-18 |
-1 |
7 |
47.01 |
22 |
-16 |
0 |
6 |
47.03 |
24 |
-14 |
注：1、未计CWDM的插入损耗，TX Output=5dBm。
2、数字卫星接收机的输入电平典型为-60dBm ~ -30dBm。
100GHz DWDM技术参数
性能 |
DWDM-1008 |
DWDM-1016 |
DWDM-1032 |
| 工作波长 |
(nm) |
C/L-Band |
| 工作中心波长 |
|
ITU |
| 中心波长准确度 |
(nm) |
±0.3 |
| 频道间隔 |
(nm) |
100 |
| 频道带通(@-0.5dB带宽) |
(nm) |
≥0.22 |
| 带通插入损耗(不包括接头) |
(dB) |
≤3.0 |
≤5.2 |
≤10.0 |
| 频道一致性 |
(dB) |
≤1.5 |
≤2.0 |
≤3.0 |
| 频道起伏 |
(dB) |
≤0.5 |
| 隔离 |
相邻 |
(dB) |
≥30 |
不相邻 |
≥40 |
| 偏振相关损耗 |
(dB) |
≤0.15 |
| 偏振模式色散 |
(ps) |
≤0.10 |
| 方向性 |
(dB) |
≥50 |
| 回传损耗 |
(dB) |
≥50 |
| 通过功率 |
(mW) |
≤500 |
| 接口类型 |
|
NO |
| 光纤类型 |
|
SMF-28e with 900um loose tube |
| 光纤长度 |
(m) |
≥1.0 (模块式) |
| 工作温度 |
(℃) |
0 ~ +70 |
| 储存温度 |
(℃) |
-40 ~ +85 |
| 光纤连接器 |
|
SC/APC，可选LC/APC、FC/APC |
| 尺寸 |
模块 |
(mm) |
120×80×12 |
120×80×18 |
120×115×14.5 |
19“机架 |
(") |
19×10×1.75 |
波长配置表  ITU-TG.692、C-Band、100GHz(0.8nm)波长配置表
频道数 |
频率 (THz) |
工作波长 (nm) |
频道烽 |
频率 (THz) |
工作波长(nm) |
61 |
196.1 |
1528.77 |
38 |
193.8 |
1546.92 |
60 |
196.0 |
1529.55 |
37 |
193.7 |
1547.72 |
59 |
195.9 |
1530.33 |
36 |
193.6 |
1548.51 |
58 |
195.8 |
1531.12 |
35 |
193.5 |
1549.32 |
57 |
195.7 |
1531.90 |
34 |
193.4 |
1550.12 |
56 |
195.6 |
1532.68 |
33 |
193.3 |
1550.92 |
55 |
195.5 |
1533.47 |
32 |
193.2 |
1551.72 |
54 |
195.4 |
1534.25 |
31 |
193.1 |
1552.52 |
53 |
195.3 |
1535.04 |
30 |
193.0 |
1553.33 |
52 |
195.2 |
1535.82 |
29 |
192.9 |
1554.13 |
51 |
195.1 |
1536.61 |
28 |
192.8 |
1554.94 |
50 |
195.0 |
1537.40 |
27 |
192.7 |
1555.75 |
49 |
194.9 |
1538.19 |
26 |
192.6 |
1556.55 |
48 |
194.8 |
1538.98 |
25 |
192.5 |
1557.36 |
47 |
194.7 |
1539.77 |
24 |
192.4 |
1558.17 |
46 |
194.6 |
1540.56 |
23 |
192.3 |
1558.98 |
45 |
194.5 |
1541.35 |
22 |
192.2 |
1559.79 |
44 |
194.4 |
1542.14 |
21 |
192.1 |
1560.61 |
43 |
194.3 |
1542.94 |
20 |
192.0 |
1561.42 |
42 |
194.2 |
1543.73 |
19 |
191.9 |
1562.23 |
41 |
194.1 |
1544.53 |
18 |
191.8 |
1563.05 |
40 |
194.0 |
1545.32 |
17 |
191.7 |
1563.86 |
39 |
193.9 |
1546.12 |
|
|
|
HDBS-4000DW标准波长配置表（S）
VL-SAT-IF |
1550.92nm |
HL-SAT-IF |
1555.75nm |
VH-SAT-IF |
1552.92nm |
HH-SAT-IF |
1557.36nm |

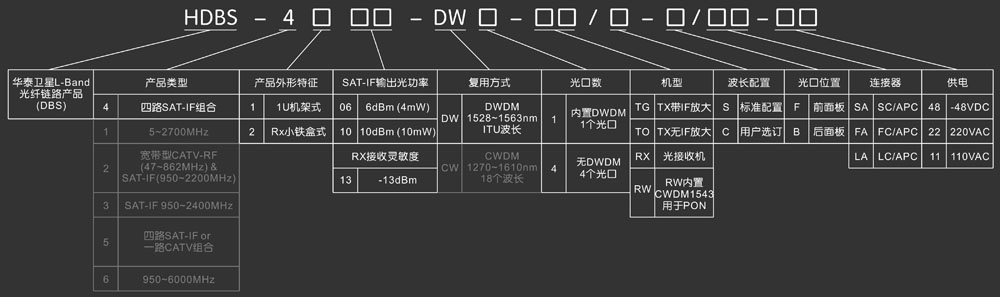

产品系列 TX & RX
型号 |
光功率 (dBm) |
光口数 |
波长配置 |
连接器 |
输出 (TX) |
输入 (RX) |
输出 (TX) |
输入 (RX) |
HDBS-4106DW1-TG-S-SA |
6 |
- |
1 |
- |
标准 |
SC/APC |
HDBS-4110DW1-TG-S-SA |
10 |
- |
1 |
- |
标准 |
SC/APC |
HDBS-4106DW4-TG-C-SA |
6 |
- |
4 |
- |
选订 |
SC/APC |
HDBS-4110DW4-TG-C-SA |
10 |
- |
4 |
- |
选订 |
SC/APC |
HDBS-4113DW1-RX-S-SA |
- |
>-13 |
- |
1 |
标准 |
SC/APC |
HDBS-4113DW4-RX-C-SA |
- |
>-13 |
- |
4 |
选订 |
SC/APC |
HDBS-4213DW1-RW-S-SA |
- |
>-13 |
- |
1 |
标准 |
SC/APC |
HDBS-4213DW4-RW-C-SA |
- |
>-13 |
- |
4 |
选订 |
SC/APC |
注：1、未计CWDM插入损耗。
2、TX可选TO型，无IF放大
DWDM
型号 |
外形 |
光口数 |
通过波长(nm) |
连接器 |
输出 |
输入 |
通过 |
DWDM-1004-TX-C-SA |
19"机架 |
1 |
4 |
- |
可选 |
SC/APC |
DWDM-1008-TX-C-SA |
1 |
8 |
- |
可选 |
SC/APC |
DWDM-1016-TX-C-SA |
1 |
16 |
- |
可选 |
SC/APC |
DWDM-1032-TX-C-SA |
1 |
32 |
- |
可选 |
SC/APC |
DWDM-1004-RX-C-SA |
19"机架 |
4 |
1 |
- |
可选 |
SC/APC |
DWDM-1008-RX-C-SA |
8 |
1 |
- |
可选 |
SC/APC |
DWDM-1016-RX-C-SA |
16 |
1 |
- |
可选 |
SC/APC |
DWDM-1032-RX-C-SA |
32 |
1 |
- |
可选 |
SC/APC |
DWDM-1004-RW-C-SA |
19"机架 |
4 |
1 |
1 |
1310/1490 |
SC/APC |
DWDM-1008-RW-C-SA |
8 |
1 |
1 |
1310/1490 |
SC/APC |
DWDM-1016-RW-C-SA |
16 |
1 |
1 |
1310/1490 |
SC/APC |
DWDM-1032-RW-C-SA |
32 |
1 |
1 |
1310/1490 |
SC/APC |
注：1、可选订模块式 (M)。
2、通道数和通道波长均可由用户选订。
|
