DCM-G.652-C-Fxx
色散补偿光纤模块
  DCM-G.652-C-Fxx 产品图片 相关下载 技术参数
产品 无源色散补偿器，光开关 DCM-G.652-C-Fxx 技术参数

技术参数

性能
指标
补充
Min.
Typ.
Max.
工作波长
(nm)
1525

1565

通过功率
(dBm)
30

有效面积
(m2)

20

非线性
(n2/Aeff)

1.4×10-9

SBS阀值
(dBm)
+6

光纤连接器
SC/APC, LC/APC

反射损耗
(dB)

-45

补偿的光纤长度
(Km)

10

F10

20

F20

30

F30

40

F40

50

F50

60

F60

70

F70

80

F80

90

F90

100

F100

110

F110

120

F120
色散量
1525nm
(ps/nm)
-159

-145
F10
-315

-293
F20
-472

-440
F30
-629

-588
F40
-786

-735
F50
-942

-883
F60
-1097

-1033
F70
-1251

-1183
F80
-1406

-1333
F90
-1560

-1482
F100
-1714

-1632
F110
-1868

-1782
F120
1545nm
(ps/nm)
-170
-165
-158
F10
-337
-332
-319
F20
-515
-498
-485
F30
-673
-664
-640
F40
-860
-830
-810
F50
-1009
-996
-960
F60
-1205
-1160
-1135
F70
-1340
-1328
-1280
F80
-1545
-1494
-1455
F90
-1671
-1660
-1611
F100
-1895
-1826
-1795
F110
-2001
-1990
-1937
F120
1565nm
(ps/nm)
-184

-168
F10
-364

-340
F20
-546

-511
F30
-727

-682
F40
-909

-853
F50
-1090

-1024
F60
-1269

-1198
F70
-1448

-1371
F80
-1627

-1545
F90
-1805

-1718
F100
-1984

-1892
F110
-2162

-2066
F120
插入损耗
（1525~1565nm）
(dB)

1.2
2.1
F10

1.8
2.7
F20

2.5
3.4
F30

3.2
4.1
F40

3.9
4.8
F50

4.5
5.5
F60

5.3
6.2
F70

6.0
6.9
F80

6.7
7.7
F90

7.4
8.4
F100

8.1
9.1
F110

8.8
9.8
F120
剩余色散斜率
(nm-1)
0.00299
0.00360
0.00421

偏振相关损耗（PDL）
(dB)

0.1

波长相关损耗WDL
（1530nm~1565nm）
(dB)

0.5
F10

0.6
F20

0.6
F30

0.6
F40

0.7
F50

0.7
F60

0.8
F70

0.8
F80

0.8
F90

0.8
F100

0.9
F110

0.9
F120
偏振模色散（PMD）
(ps)

0.1
0.3
F10

0.2
0.4
F20

0.2
0.4
F30

0.2
0.5
F40

0.2
0.5
F50

0.2
0.6
F60

0.3
0.6
F70

0.3
0.7
F80

0.3
0.7
F90

0.3
0.8
F100

0.3
0.8
F110

0.3
0.8
F120
色散光纤长度
(Km)
0.85
1.0
1.2
F10
1.7
2.0
2.4
F20
2.5
3.0
3.1
F30
3.5
4.1
4.8
F40
4.4
5.1
6.0
F50
5.2
6.1
7.2
F60
6.1
7.1
8.4
F70
7.0
8.1
9.6
F80
7.8
9.2
10.6
F90
8.5
10.2
11.5
F100
9.3
11.3
12.7
F110
10.2
12.3
13.8
F120
工作温度
( ℃ )
-5

+70

储存温度
( ℃ )
-40

+85

工作湿度
(%)
0

85

储藏湿度
(%)
0

85

尺寸 (W)×(D)×(H)
( " )
19×11×1.75

( mm )
483×279×44

产品系列

型号
补偿光纤长度 (Km)
色散量典型值
（1545nm）(ps/nm)
偏振模式色散 (ps)
插入损耗 (dB)
DCM-G.652-C-F10
10
-165
0.1
1.2
DCM-G.652-C-F20
20
-332
0.2
1.8
DCM-G.652-C-F30
30
-498
0.2
1.8
DCM-G.652-C-F40
40
-664
0.2
3.2
DCM-G.652-C-F50
50
-830
0.2
3.9
DCM-G.652-C-F60
60
-996
0.2
4.5
DCM-G.652-C-F70
70
-1160
0.2
5.3
DCM-G.652-C-F80
80
-1328
0.3
6.0
DCM-G.652-C-F90
90
-1494
0.3
6.7
DCM-G.652-C-F100
100
-1660
0.3
7.4
DCM-G.652-C-F110
110
-1826
0.3
8.1
DCM-G.652-C-F120
120
-1990
0.3
8.8
注： 橙色为常规产品。

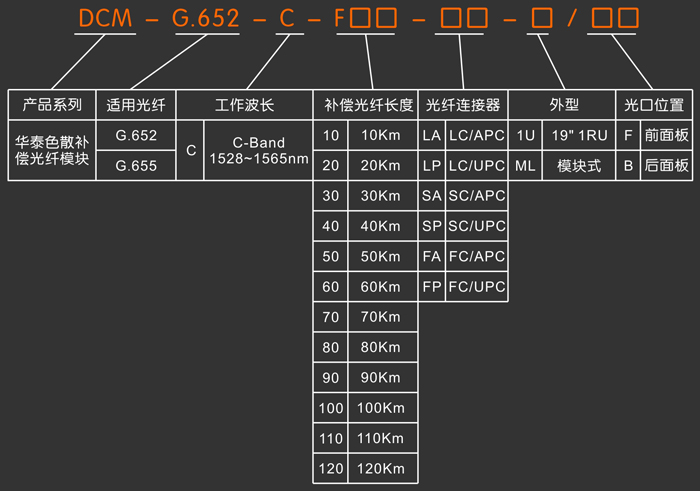

型号解释
