HT8800
下一代广播电视网1550nm外调制光发射机
全C波段波长可调谐(调谐范围:>35nm)
  HT8800 产品图片 相关下载 技术参数

性能指标

性能
指标
补充
Min.
Typ.
Max.



可调波长带宽
(nm)
35     C-Band
波长可调范围
(nm)
1528.77   1563.86
频率调谐范围
(THz)
191.7   196.1
存储 ITU 频道数   89     50GHz spacing
频道间隔
(nm)
  0.4   50GHz spacing
波长锁定精确度
(nm)
-0.02   +0.02 ± 2.5 GHz
波长稳定度
(nm)
-0.012   +0.012 ± 1.5 GHz
调谐速度
(mS)
    20
输出光口数     2
每口输出光功率
(dBm)
4.5     HT8825
5.5     HT8826
6.5     HT8827
7.5     HT8828
8.5     HT8829
功率波长平整度
(dB)
-0.25 ± 0.15 +0.25 全波长可调范围
激光线宽
(MHz)
  0.35 1 FWHM ( △λ ) , ( -3dB full width )
边摸抑制比 (SMSR)
(dB)
45 50   SMSR
等效噪声强度 (RIN)
(dB)
    -160
RIN ( 20~1000MHz )
光反射损耗
(dB)
50
光纤连接器   SC/APC 可选 FC/APC 、 LC/APC



工作带宽
(MHz)
47
  862
输入电平
(dBmV)
18   28
AGC
平坦度
(dB)
-0.75   +0.75
反射损耗
(dB)
16
输入阻抗
(Ω)
  75
RF连接器

F型英制




SBS 抑制
(dBm)
13

19
连续可调
测试频道
PAL-D / 60CH
PAL-D / 99CH

CNR1
(dB)
≥54.0 ≥52.5 Back to back
CNR2
(dB)
≥52.5
≥50.5
65Km光纤接收,0dBm接收
CTB
(dB)
≤-65
≤-65

CSO
(dB)
≤-65
≤-65




10 / 100以太网接口
RJ45

网络协议
SNMP

通信接口
RS232

供电
(VAC)
90
  265
50 / 60Hz
(VDC)
-72
-48 -36
功耗
(W)
    50
双电源、1+1备份
工作温度
(℃)
-5
  65
自动机箱温度控制
储存温度
(℃)
-40
  85

工作相对湿度
(%)
5
  95

尺寸(W)x(D)x(H)
(")
19×15.2×1.75

测试条件:
CNR1: Tx to Rx, 0dBm接收.
CNR2: 16dBm EDFA (NF4.5~5.5dB), 65km光纤, 0dBm接收.

机箱尺寸

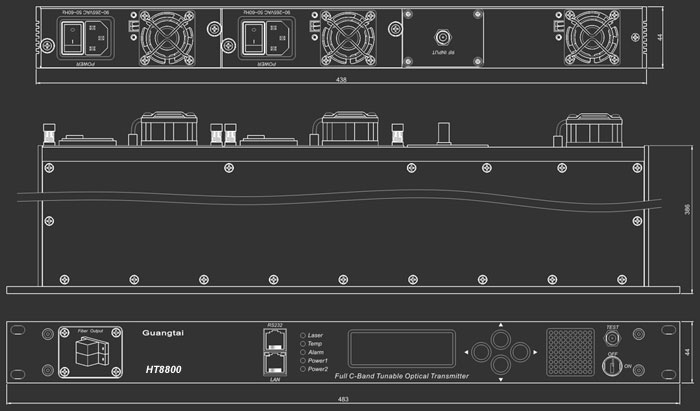

光口前面板出

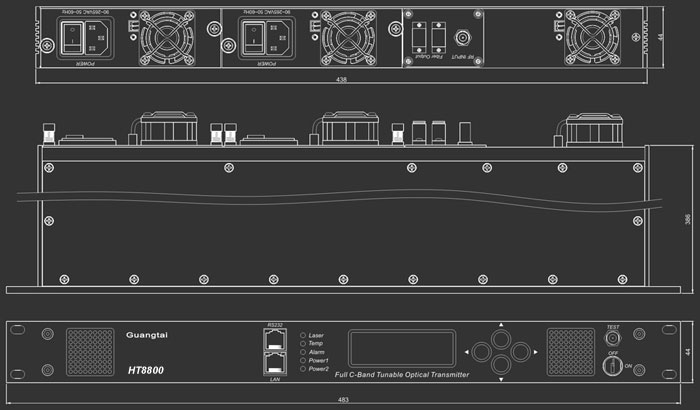

光口后面板出
产品系列

型号
输出光口数
每口输出光功率
工作波长
SBS 阈值 SNMP 59路PAL-D系统指标 ( dB )
CNR1 CNR2 CTB CSO
HT8825
2
≥4.5dBm
1528.77~1563.86nm
全 C-Band 可调谐
13~19 dBm可调
≥ 54 ≥ 52.5 ≤ -65 ≤ -65
HT8826
2
≥5.5dBm
≥ 54 ≥ 52.5 ≤ -65 ≤ -65
HT8827
2
≥6.5dBm
≥ 54 ≥ 52.5 ≤ -65 ≤ -65
HT8828
2
≥7.5dBm
≥ 54 ≥ 52.5 ≤ -65 ≤ -65
HT8829
2
≥8.5dBm
≥ 54 ≥ 52.5 ≤ -65 ≤ -65

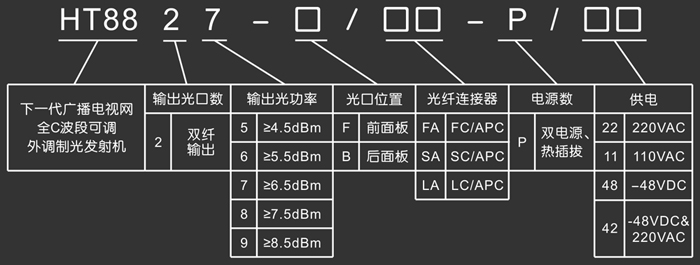

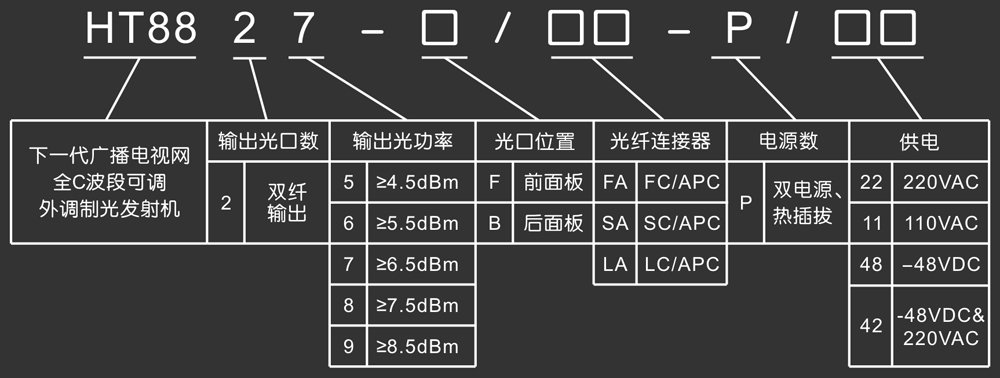

订货信息
